Código producto:M6990
Actuators, Air Compressor Bases, Airbrush, Blow Guns, Clutches, Compression Bases vacuum brakes, Compressors

Vaya a la Lista de aplicaciones

Ensayo de estanqueidad caída de presión M6990


  • Ensayo de estanqueidad entry level
  • Resolución 0,1 Pa
  • Dimensiones reducidas
sectores applicativos

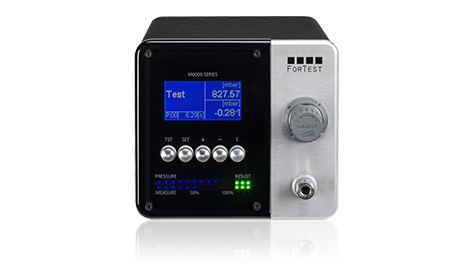

El M6990 es el nuevo  instrumento de ensayo de estanqueidad entry-level de la serie M de ForTest. El instrumento cuenta de display gráfico de 128x64 pixel iluminado azul, 5 comandos, tarjeta electrónica con hardware totalmente re visionado, frontal en plexiglass y con regulador de presión  frontal.

Con panel posterior de aluminio anodizado que integra elementos  neumáticos  y  conectores eléctricos de expansión.

Gracias al circuito neumático de vanguardia, el volumen  residual de ensayo ha sido anulado, volviendo el ensayo aun más rápido. El M6990 disponible con electroválvulas estándar o electroválvulas micro, reduciendo notablemente el tiempo de ensayo.

El instrumento dispone de presiones desde -1 a 10 Bar. El M6990 cuenta con un conector AUX para señales de expansión  a 24 Vdc, una salida USB, una RS232 óptoaislada y otra para redes industriales óptoaislada.

Dispone además de complementos externos como impresoras, racor Staubli frontal para conexión de fugas calibradas M0710, reguladores mecánicos de presión etc... El M6990, gracias a un hardware re visionado, cuenta con una precisión de 0,1 Pa permitiendo la ejecución fiable y veloz de ensayos.



Su simple interfaz, el menú de idiomas, el bargraph con indicación de presión de ensayo y de la caída detectada, los led RGB que indican pieza Buena o Mala, completan la instrumentación.




Características Técnicas
  • Se presenta en aluminio anodizado negro
  • Frontal en plexiglás- Lectura  de presión  y caída en mBar / mBar/s / Pa / hPA / cc/min / cc/h
  • Visor LCD desde 128X64 pixel iluminado azul
  • Regulador de presión  manual
  • Precisión superior a 1 Pa
  • Memoria contador de piezas y reloj Real Time Clock
  • 100 programas de ensayo programables por el operador
  • Puesta en marcha de normativas ISO accesibles por el operador
  • Conector con señales de expansión  a 24 Vdc
  • Salida RS232 óptoaislada
  • Salida para redes industriales  óptoaislada
  • Conector USB para conexión a PC
  • Temperatura de funcionamiento min. 5°C / max. 40 °C
  • Peso configuración base: 5 Kg.
  • Dimensiones: 180X160X200 mm.
  • Final de escala de Presión (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 10000
  • Alimentación eléctrica posible : 24 Vdc
  • Neumática realizable para Tubos (mm) : 4x2,7, 6x4, 8x6
  • Gas de utilizo : Hidrógeno, Aire comprimido, Azote
Optionals



Neumática con micro electroválvulas veloces
Racor frontal para fuga calibrada Staubly©
Ingreso de Start a lógica bi-manual
Mesura de alta resolución (1M pti AD) - (STANDARD)

Dibujo técnico
M6990
Click to enlarge
Accesorios

Electroválvula de descarga externa con filtro
Válvula neumática 3 vías
Electroválvula de pilotaje
Pulsador externo de start
Pulsador externo start/abort
Pulsador externo selección 4 programas
Pedal de start
Lector de código de barras
Etiqueta adhesiva para impresora 4500pz
Cable prolongación señal AUX
Venturímetro
Filtro aire
Racor staubly macho
Grifo micrométrico de precisión
Grifo micrométrico
Software M Serie manager
TTY
Protocolo en serie
Fuente de alimentación de 24 VDC
PC propietario cable serie ---> M serie
3-forma de válvulas neumáticas con válvula piloto
Impresora térmica sin cáscara
Cable adaptador AUX serie M ---> Serie ET
Remote Start / Cancelar / bueno / Rechazar
Software "Data Manager"
5 micrones del filtro de aire
