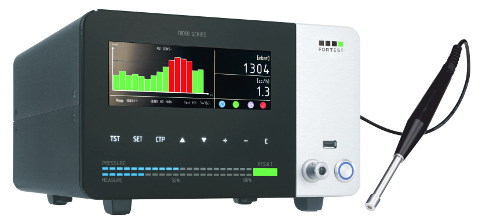

T8999

Busca fugas de hidrógeno


Localizare la pérdida de manera fácil y limpia.
T8999 es el instrumento creado por la exigencia creciente de localizar la posición de la pérdida en la pieza de ensayo de manera fácil y limpia, eliminando de esta manera métodos como la inmersión en pileta de agua o el uso de spray busca fugas, dañosos en piezas que podrían desarrollar óxido difícil de limpiar con precisión.
La sonda con brazo a 30° permite acercarse a los puntos críticos de pérdida, y señalizar posición y entidad, ayudando al operador con led de indicación y timbre de advertencia.
La mezcla de hidrógeno utilizada es al 5%, por lo tanto no explosiva o peligrosa para los ambientes de trabajo o los operadores.



Sonda de aluminio con articulación a 30° Led y timbre de advertencia Mezcla de hidrógeno al 5% no explosiva

Conexiones sin límites.
La dotación del nuevo T8999 comprende puertos usb slave, RS232, RS485, Can bus y TTY. Como opción se pueden montar un puerto ethernet y un conector 26 polos con 4 entradas y 8 salidas completamente programables, para la conexión a la interfaz de válvulas externas, barreras de seguridad, interruptores, etc…
En el panel frontal se ha montado un puerto usb master para la conexión de una memoria usb, para permitir la memorización de los ensayos realizados, el backup/restore de los parámetros y la actualización del firmware del instrumento.
La conexión con impresoras térmicas, lectores bar-code / data-matrix y marcadoras se realiza de manera automática mediante menú interno.


Usb key Salidas de alta potencia RS232, RS485, Can, TTY Ethernet y conector auxiliar

Doble modalidad de uso.
T8999 es un instrumento de doble uso, integrando tanto la modalidad clásica de ensayo de estanqueidad con caída absoluta, como la de localización de la pérdida.
Los parámetros de ensayo permiten el arranque automático del ciclo de localización de la pérdida en caso de pieza Descarte, convirtiendo el proceso en semi-automático.
La sensibilidad de la sonda de detección pérdidas es de 1 cc/h, independiente de la presión y del volumen de ensayo.


Sensibilidad de 1 cc/h Ciclo semi-automático programable

Sección neumática optimizada.
El montaje de electroválvulas de nueva generación han permitido el aumento del 30% de la velocidad de llenado respecto al modelo anterior, manteniendo inalterada la fiabilidad en el tiempo. Nuestros instrumentos no necesitan costosos mantenimientos en la sección neumática, al contrario, nuestro objetivo es que sean cada vez más fiables y duraderos.


Velocidad de llenado +30% Gran resistencia a la humedad Ningún mantenimiento periódico

Diseño innovador.
Lo que parece sólo un funcionamiento de diseño, en realidad esconde un profundo estudio para simplificar al máximo el uso y la comprensión del instrumento.
El panel frontal está realizado en una plancha única de vidrio temperado y aluminio, que lo hacen extremadamente fácil de limpiar, es por lo tanto T8999 adecuado tanto para el uso en laboratorio como en línea de producción.
Los menús internos amplios son de fácil comprensión, y la interfaz gráfica está estudiada para mostrar sólo las informaciones importantes.
Todo está exactamente donde debería estar.


Interfaz user-friendly Fácil limpieza Uso en sectores a 360°

Modelo 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-50bar
Precisión Dp / capacidad 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Alcance de medida Dp / capacidad 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar
Resolución Dp / capacidad 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
Precisión presión de llenado 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Alcance de medida presión de llenado 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Resolución presión de llenado 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
Precisión medida pérdida en cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Alcance de medida pérdida en cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Resolución medida pérdida en cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Precisión medida volumen en cc 1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

- -
Alcance de medida volumen en cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
Resolución medida volumen en cc 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min - -
Unidad de medida mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensiones 270X160X300 mm
Peso 8 kg
Dimensiones pantalla 800x280 pixel
Alcance temperatura de funcionamiento 5-40 °C
Puertas RS232 2
Puertas RS485 1
Puerto usb “master” 1
Puerto usb “slave” 1
Puerto ethernet Optional
Señales I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Señales I/O auxiliares (opcional) 8 output programmable, 4 input programmable, 4BCD
Número programas 300
Memoria archivo pruebas Advanced
Bloqueo con contraseña Yes
Nombre programa Yes, 16 characters
Patrones de referencia EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Electroválvula de descarga externa con filtro
  • Válvula neumática 3 vías
  • Electroválvula de pilotaje
  • Válvula neumática 5 vías
  • Pulsador externo de start
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongación señal AUX
  • Venturímetro
  • Filtro aire
  • Racor staubly macho
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • Software M Serie manager
  • TTY
  • Protocolo en serie
  • Grupo válvula "cilindro" con filtros
  • PC propietario cable serie ---> M serie
  • Sonda de temperatura externa
  • 3-forma de válvulas neumáticas con válvula piloto
  • MIXER-07
  • Software Data Manager
  • Staubli hembra de montaje
  • Impresora térmica con despegado
  • Impresora térmica sin cáscara
  • Cable adaptador AUX serie M ---> Serie ET
  • Remote Start / Cancelar / bueno / Rechazar
  • 5 micrones del filtro de aire

  • Válvula de descarga interna
  • Neumática de llenado rápido
  • Neumática con micro electroválvulas veloces
  • Kit de sniffer de hidrógeno H2 - (STANDARD)
  • Racor frontal para fuga calibrada Staubly©
  • Regalador de presión de precisión frontal
  • Regalador Electrónico de presión
  • Circuito de auto cero presión primaria
  • Prueba positiva y negativa
  • Pre-Rellenado
  • Lectura presión primaria atendida.
  • Salida secundaria de Descarte (tercer resultado)
  • Salida Analógica de Pérdida
  • Tarjeta de expansión I/O 24 Vdc
  • Ingreso de Start a lógica bi-manual
  • Entrada Ethernet/TCP-IP
  • Puerta USB Activa
  • Conexión WI-FI
  • Kit comando radio remoto selección programa/start
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
  • Medidor para mesura volumen de la pieza.
  • Rama doble del rifle de las presiones pre-regulado
