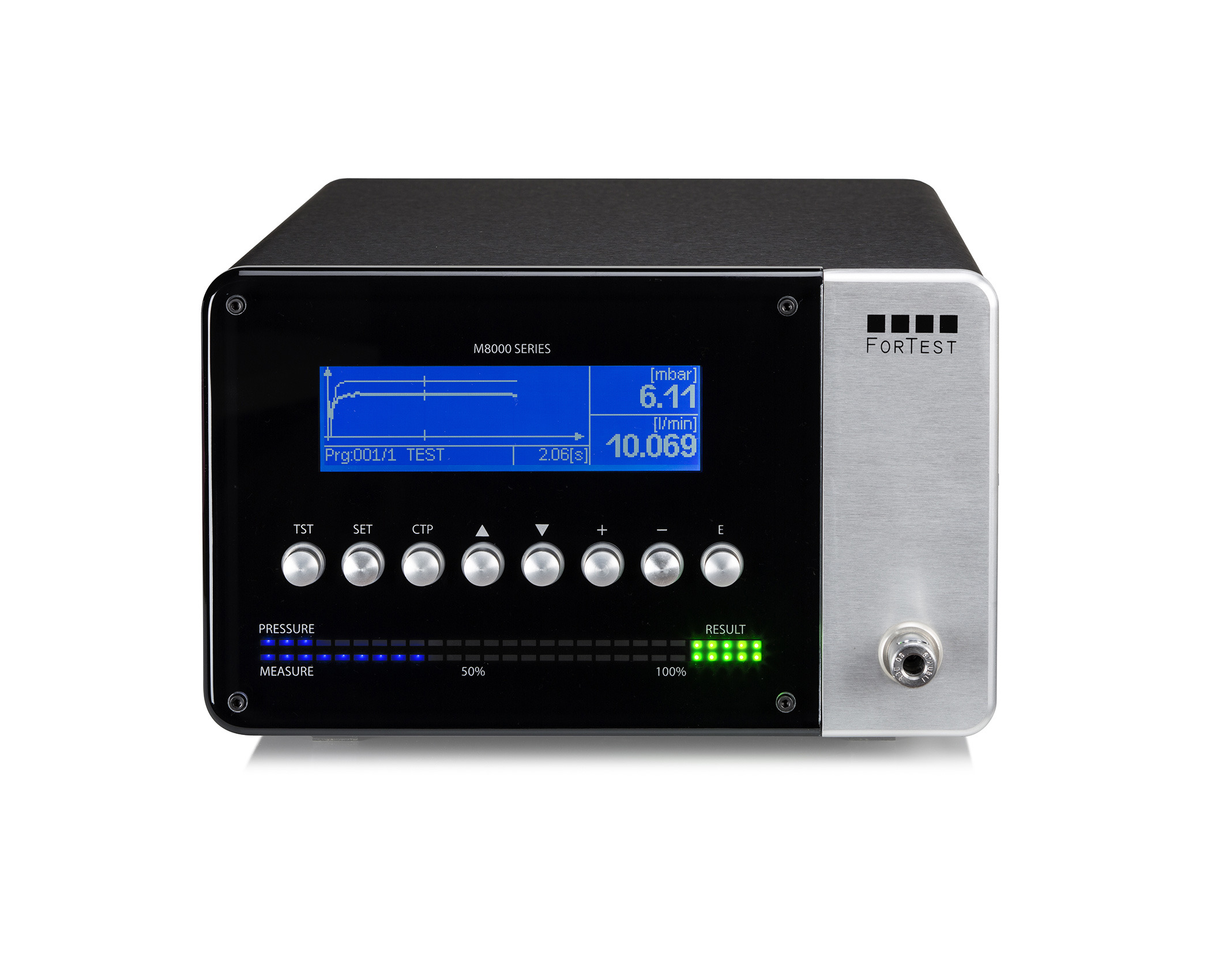

M8720

Caudalímetro diferencial de la serie M de ForTest


Aplicaciones:

  Aerioespacial   Fundición
  Automoción   Medical
  Electrodomésticos   Oleodinámico
  Electrónica   Empaquetado
  Neumática   Calefacción
  Energía Alternativa   Refrigeración

El M8720 es el nuevo caudalímetro diferencial de la serie M de ForTest. El instrumento cuenta de un circuito neumático para reducir el tiempo de cargo o llenado,  un sensor de másico, uno de presión  y un  regulador de presión  manual que garantiza presión es de ensayo estables y fiables. Un software de auto correlación de medidas, vuelve el tiempo de test aun más veloz.

Respecto al tradicional instrumento de medición de flujo laminar, se obtienen lecturas de fugas pequeñas y estables, el ensayo de estanqueidad depende del volumen  de la pieza a ensayar, por tanto es más estable y preciso pero menos indicado  para ensayos de laboratorio. La revolucionaria tecnología flash permite una visualización gráfica sobre plano cartesiano y en auto escala

El instrumento está disponible con presión es de ensayo desde 0 a 0,5 Bar y fondo escala desde 30 a 100 ncc/min. El M8720 cuenta con  un conector AUX para señales de expansión  a 24 Vdc, con salidas  USB, RS232 óptoaislada, y para redes industriales multi punto óptoaislada. Lo complementan accesorios externos como impresoras, racor Staubly frontal para la conexión de fugas calibradas M0710, reguladores mecánicos de precisión, etc... Llave USB para archivar ensayos, comando para el control de ensayos, conexión Bluetooth, Ethernet e Internet.

 El M8720 el caudal no se genera por medio del regulador de presión , pues se obtiene desde el volumen  maestro cargado con la misma presión  de la pieza a ensayar. Esta indicado para ensayar fugas en grandes volumen como: tanques, depositos, lamparas, etc... Su simple interfaz, las opciones de idiomas, el bargraph que indica la presión  de ensayo y el delta leído, los led RGB que indican pieza Buena o Mala, completan este instrumento.

  • Contenedor de  aluminio anodizado negro
  • Frontal en plexiglás anti deformable
  • Función de auto correlación presión /salida seleccionable por medio de software
  • Función de auto cero
  • Visor LCD 240X64 pixel iluminado azul
  • Visualización grafica de ensayo sobre plano cartesiano
  • Regulador manual de presión
  • Precisión de lectura 0,01 Pa
  • Memoria contador de piezas y reloj Real Time Clock
  • 100 programas de ensayo programables por el operador
  • Puesta en marcha como de normativos ISO accesible al operador y enmascarado de control del algoritmo
  • Conector con señales de expansión  a 24 Vdc
  • Salida RS232 óptoaislada
  • Salida per redes industriales multi punto óptoaislada
  • Conector USB para conexión a ordenador
  • Llave USB para archivar ensayos, comando para el control de ensayos, conexión Bluetooth, conexión Ethernet e internet.
  • Temperatura de funcionamiento min. 5°C / max. 40 °C
  • Peso  8 Kg.
  • Dimensiones: 300X160X350 mm.
  • Final de escala : (mbar) : 200, 500
  • Medida de caudal : (cc/min) : 20
  • Alimentación eléctrica posible : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Neumática realizable para Tubos (mm) : 4x2,7, 6x4
  • Gas de utilizo : Hidrógeno, Aire comprimido, Azote

  • Electroválvula de descarga externa con filtro
  • Pulsador externo de start
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongación señal AUX
  • Filtro aire
  • Racor staubly macho
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • Software M Serie manager
  • TTY
  • Protocolo en serie
  • PC propietario cable serie ---> M serie
  • Sonda de temperatura externa
  • MIXER-07
  • Software Data Manager
  • Impresora térmica con despegado
  • Impresora térmica sin cáscara
  • Cable adaptador AUX serie M ---> Serie ET
  • Remote Start / Cancelar / bueno / Rechazar
  • 5 micrones del filtro de aire

  • Racor frontal para fuga calibrada Staubly©
  • Regalador de presión de precisión frontal
  • Regalador Electrónico de presión
  • Circuito de auto cero presión primaria
  • Lectura presión primaria atendida.
  • Salida secundaria de Descarte (tercer resultado)
  • Salida Analógica de Pérdida
  • Tarjeta de expansión I/O 24 Vdc
  • Ingreso de Start a lógica bi-manual
  • Entrada Ethernet/TCP-IP
  • Puerta USB Activa
  • Conexión WI-FI
  • Kit comando radio remoto selección programa/start
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
