M8980

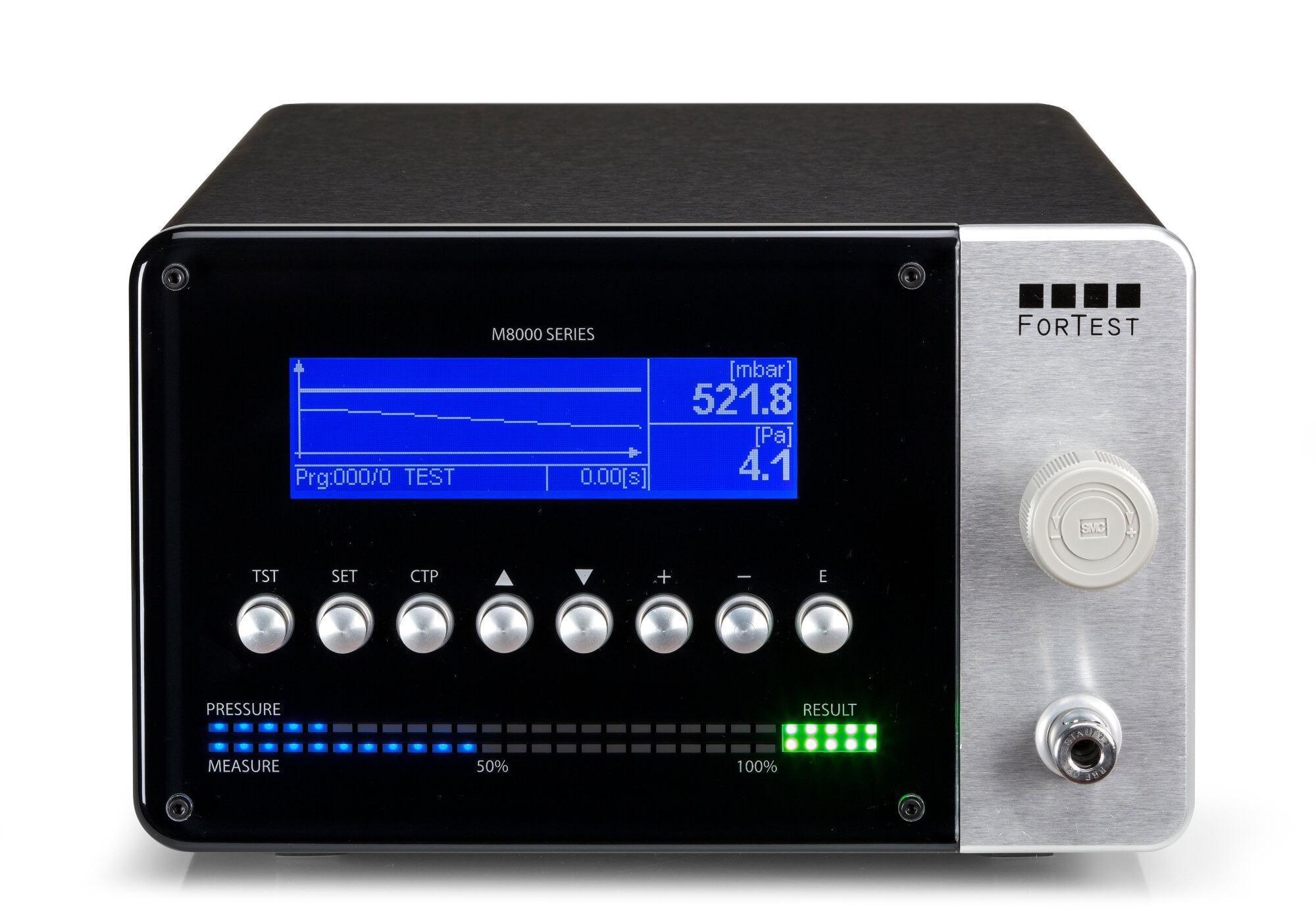

El M8980 es el nuevo instrumento de ensayo de estanqueidad por interceptación/compliance de la serie M de ForTest

Aplicaciones:

  Automoción   Neumática
  Válvulas   Pinzas de freno
  Empaquetado

El M8980 es el nuevo instrumento de ensayo de estanqueidad por interceptación/compliance de la serie M de ForTest.

El instrumento detecta fugas en el ambiente externo de la pieza a ensayar, por tanto,  es aplicable a cualquier componente con la condición que exista la posibilidad de cerrar heréticamente en una campana o bien de interceptar la fuga en dos campanas diferentes (válvula en general).

El ensayo se efectúa introduciendo presión en la pieza desde su interior o en una de las dos cámaras, luego lee la variación de presión  en el ambiente entre la campana y la pieza o en la otra cámara.

La revolucionaria tecnología flash permite una visualización grafica sobre plano cartesiano y en auto escala  .

El M8980 cuenta con un circuito de auto diagnosis para el ensayo de fuga de la misma campana.

El equipo está disponible en presiones de ensayo desde -1 a 10 Bar. El M8980 cuenta con  un conector AUX para señales de expansión  a 24 Vdc, con salidas  USB, RS232 óptoaislada, y para redes industriales multi punto óptoaislada.

Lo complementan accesorios externos como impresoras, racor  Staubly frontal para la conexión de fugas calibradas M0710, reguladores mecánicos de precisión, etc... Llave USB para archivar ensayos, comando para el control de ensayos, conexión Bluetooth, Ethernet e Internet.

El M8980, gracias a un hardware re visionado, tiene una precisión de medición de 0,1 Pa que permite de efectuar ensayos con mayor velocidad y fiabilidad.

Su simple interfaz, las opciones de idiomas, el bargraph que indica la presión  de ensayo y el delta leído, los led RGB que indican pieza Buena o Mala, completan este instrumento.

La característica de este tipo de ensayo, es su elevada sensibilidad (según normativas  10/100 veces más alta respecto a sistemas tradicionales y más altas aun si se trabaja con presiones elevadas) y por la velocidad de ensayo ya que la misma coincide con la fase de presurización de la pieza a ensayar.

  • Contenedor de  aluminio anodizado negro
  • Frontal en plexiglás anti deformable
  • Presión  de ensayo de estanqueidad de -1 a 20 Bar.
  • Lectura de la presión  y delta en mBar / mBar/s / Pa / hPA / cc/min / cc/h
  • Visor LCD 240X64 pixel iluminado azul
  • Visualización gráfica de ensayo en plano cartesiano
  • Regulador manual de presión
  • Regulador electrónico de presión  bajo pedido
  • Memoria contador de piezas y reloj Real Time Clock
  • 100 programas de ensayo programables por el operador
  • Puesta en marcha de normativas ISO accesibles al operador y enmascarado de control del algoritmo.
  • Conector con señales de expansión  a 24 Vdc
  • Salida RS232 óptoaislada
  • Salida per redes industriales multi punto óptoaislada
  • Conector USB para conexión a ordenador
  • Llave USB para archivar ensayos, comando para el control de ensayos, conexión Bluetooth,  Ethernet e Internet.
  • Temperatura de funcionamiento min. 5°C / max. 40 °C
  • Peso  8 Kg.
  • Dimensiones: 270X160X300 mm.
  • Final de escala : (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 10000
  • Alimentación eléctrica posible : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Neumática realizable para Tubos (mm) : 4x2,7, 6x4, 8x6
  • Gas de utilizo : Hidrógeno, Aire comprimido, Azote

  • Electroválvula de descarga externa con filtro
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongación señal AUX
  • Venturímetro
  • Filtro aire
  • Racor staubly macho
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • Software M Serie manager
  • TTY
  • Protocolo en serie
  • PC propietario cable serie ---> M serie
  • Sonda de temperatura externa
  • MIXER-07
  • Software Data Manager
  • Staubli hembra de montaje
  • Impresora térmica con despegado
  • Cable adaptador AUX serie M ---> Serie ET
  • Software "Data Manager"
  • 5 micrones del filtro de aire

  • Válvula de descarga interna
  • Regalador de presión de precisión frontal
  • Modulo neumático de mesura remota
  • Regalador Electrónico de presión
  • Circuito de auto cero presión primaria
  • Pre-Rellenado
  • Lectura presión primaria atendida. - (STANDARD)
  • Salida secundaria de Descarte (tercer resultado)
  • Salida Analógica de Pérdida
  • Tarjeta de expansión I/O 24 Vdc
  • Ingreso de Start a lógica bi-manual
  • Entrada Ethernet/TCP-IP
  • Puerta USB Activa
  • Conexión WI-FI
  • Kit comando radio remoto selección programa/start
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
  • Medidor para mesura volumen de la pieza.
  • Rama doble del rifle de las presiones pre-regulado
  • Medida indirecta de caudal. - (STANDARD)
