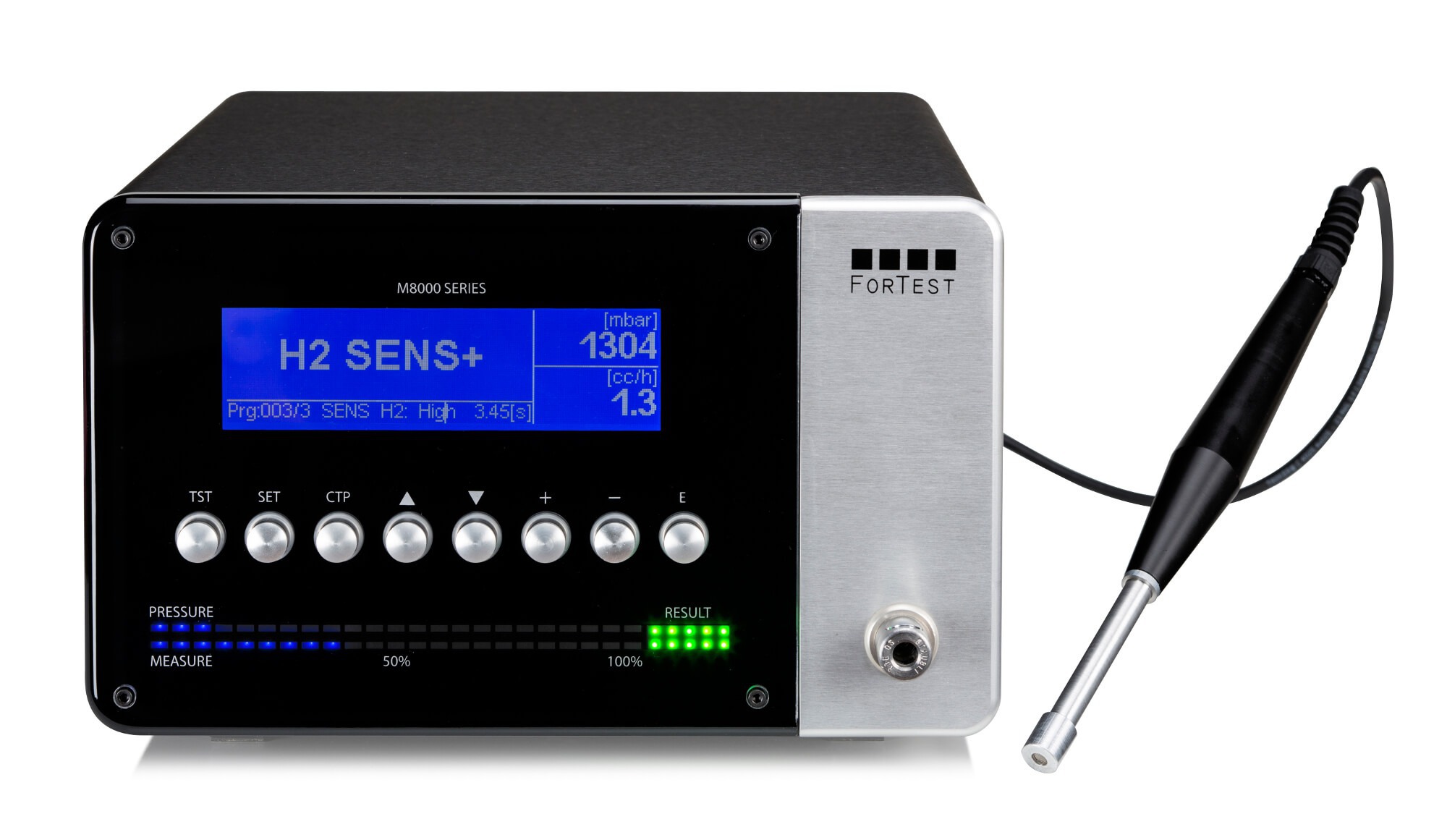

M8999

El nuevo detector de fugas a Hidrógeno de ForTest permite la visualización de la pérdida sin pasar por la inmersión en agua de la pieza en prueba sin necesidad de usar despray espumoso.


Aplicaciones:

  Aerioespacial   Mecánico
  Automoción   Medical
  Electrodomésticos   Oleodinámico
  Electrónica   Empaquetado
  Fundición   Neumática
  Válvulas   Hidráulica
  Pinzas de freno   Energía Alternativa
  Refrigeración   Cilindros

El nuevo detector de fugas a Hidrógeno de ForTest permite la visualización de la pérdida sin pasar por la inmersión en agua de la pieza en prueba sin necesidad de usar despray espumoso.

Pensado tanto como ciclo sucesivo a la normal prueba de fuga, como estación a parte solo para la reparación, el nuevo sniffer de hidrógeno permite en modo fácil, limpio y rápido, la localización del punto exacto de la pérdida, permitiendo una detección del defecto mucho más rápido y limpio.

Puede ser montado como opcional a instrumentos como M8990, después con la convinación de la prueba de fuga la visualización de la pérdida o como un instrumento que realiza sólo la ubicación, ideal para los puntos de ensayo, excepto para la reparación de la pieza. La gran sensibilidad de medida permite la revelación de la pérdida a 5 cm de distancia, para llegar con el auxilio del cambio de escala automático, la posición exacta de la pérdida, hasta apreciar una micro fuga de 1 cc/h a unos pocos milímetros de distancia.

Es ideal sea para piezas complejas que no pueden ser introducidas en un tanque de agua, como para piezas simples, evitando operaciones de limpieza o secado o la operación clásica de la burbuja test.

El sistema está compuesto de una unidad central para la imposición del programa del ciclo de test y de un sniffer manual para la búsqueda de la pérdida.

El ciclo se compone de un tiempo de vaciado de la pieza, para succionar todas las moléculas de aire contenido en el misma, después se presuriza la pieza con mezcla de hidrógeno al 5% para la detección de la posición de la fuga.

La lógica inteligente de la barra de led sobre el panel del instrumento y del zumbido multitono, permite al operario en modo inmediato de saber la exacta posición de la fuga. La baja presencia de hidrógeno en la mezcla (5% H2-95% N2- NO INFLAMABLE) hacen las pruebas más seguras prácticas y limpias que el clásico sistema en tanques de agua o con spray espumoso.

  • Contenedor de aluminio anodizado negro
  • Frontal en plexiglás anti deformable
  • Lectura de la presión y caída en mBar / mBar/s / Pa /h PA / cc/min / cc/h
  • Visor LCD de 240X64 pixel iluminado azul
  • Visualización gráfica de ensayo de estanqueidad sobre plano cartesiano
  • Regulador manual de presión
  • Regulador electrónico de presión ( bajo pedido )
  • Precisión menor de 0,1 Pa
  • Memoria contador de piezas y reloj Real Time Clock
  • 300 programas de ensayo configurables por el operador
  • Puesta en marcha de normativas ISO accesibles por el operador
  • Conector con señales de expansión a 24 Vdc
  • Salida RS232 óptoaislada
  • Salida para redes industriales multi punto óptoaislada
  • Conector USB para conexión a PC
  • Llave USB ensayo, tele comando radio de gestión y ensayo, conexión Wi-fi, conexión Ethernet y conexión Internet directo a petición
  • Temperatura de funcionamiento min. 5°C / max. 40 °C
  • Peso configuración base: 8 Kg.
  • Dimensiones: 270X160X300 mm.
  • Final de escala : (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 8000, 10000, 15000, 20000, 25000, 30000, 50000
  • Alimentación eléctrica posible : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Neumática realizable para Tubos (mm) : 4x2,7, 6x4, 8x6
  • Gas de utilizo : Hidrógeno, Refrigerante, Aire comprimido, Azote

  • Electroválvula de descarga externa con filtro
  • Válvula neumática 3 vías
  • Electroválvula de pilotaje
  • Válvula neumática 5 vías
  • Pulsador externo de start
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongación señal AUX
  • Venturímetro
  • Filtro aire
  • Racor staubly macho
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • Software M Serie manager
  • TTY
  • Protocolo en serie
  • Grupo válvula "cilindro" con filtros
  • PC propietario cable serie ---> M serie
  • Sonda de temperatura externa
  • 3-forma de válvulas neumáticas con válvula piloto
  • MIXER-07
  • Software Data Manager
  • Staubli hembra de montaje
  • Impresora térmica con despegado
  • Impresora térmica sin cáscara
  • Cable adaptador AUX serie M ---> Serie ET
  • Remote Start / Cancelar / bueno / Rechazar
  • 5 micrones del filtro de aire

  • Válvula de descarga interna
  • Neumática de llenado rápido
  • Neumática con micro electroválvulas veloces
  • Kit de sniffer de hidrógeno H2 - (STANDARD)
  • Racor frontal para fuga calibrada Staubly©
  • Regalador de presión de precisión frontal
  • Regalador Electrónico de presión
  • Circuito de auto cero presión primaria
  • Prueba positiva y negativa
  • Pre-Rellenado
  • Lectura presión primaria atendida.
  • Salida secundaria de Descarte (tercer resultado)
  • Salida Analógica de Pérdida
  • Tarjeta de expansión I/O 24 Vdc
  • Ingreso de Start a lógica bi-manual
  • Entrada Ethernet/TCP-IP
  • Puerta USB Activa
  • Conexión WI-FI
  • Kit comando radio remoto selección programa/start
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
  • Medidor para mesura volumen de la pieza.
  • Rama doble del rifle de las presiones pre-regulado
