M9740

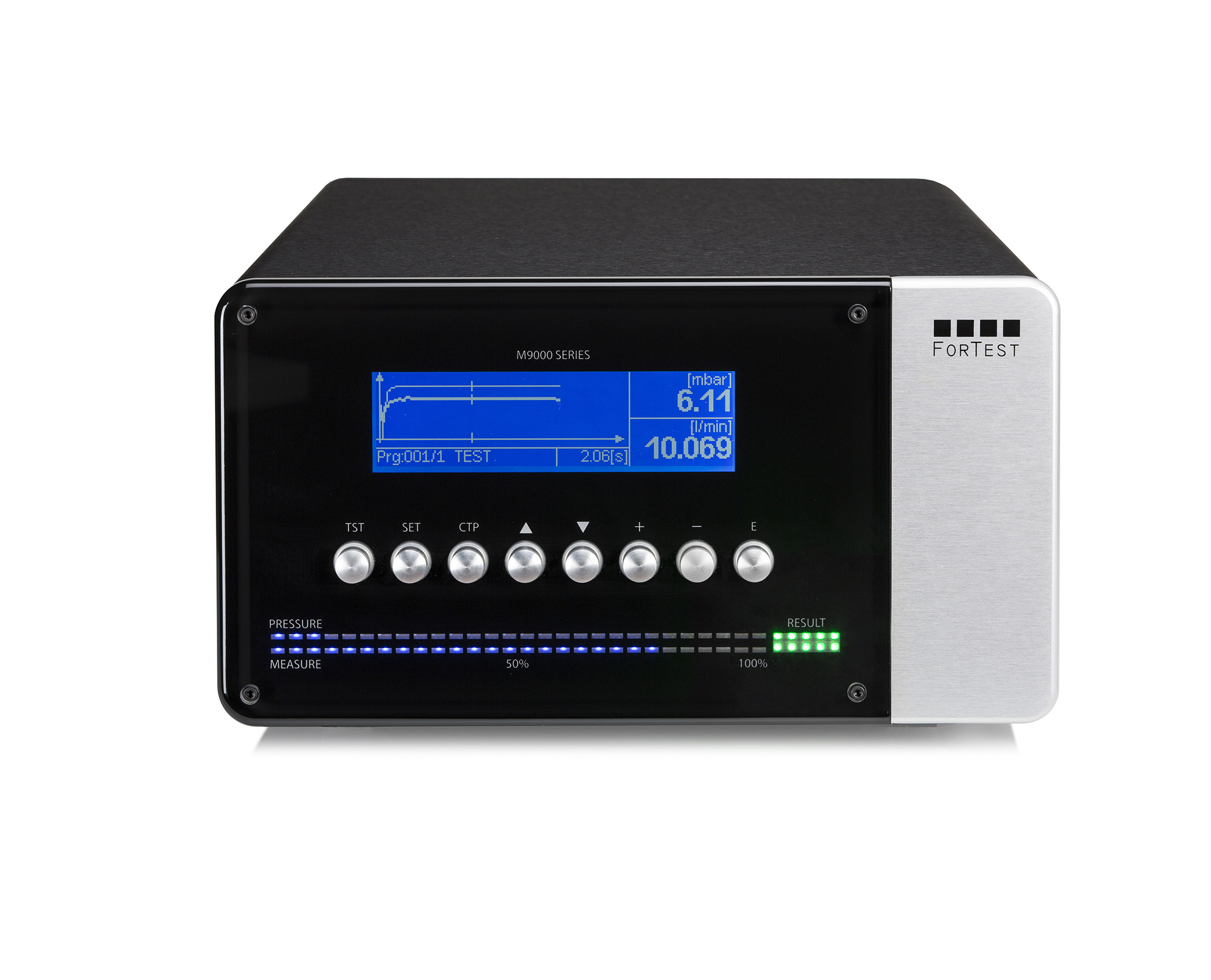

El M9740 es el nuevo instrumento de ensayo de salida continua RFO de la serie M de ForTest


Aplicaciones:

  Automoción   Electrodomésticos
  Calefacción   Gas
  Hidráulica   Refrigeración

El M9740 es el nuevo instrumento de ensayo de salida continua RFO de la serie M de ForTest. El instrumento cuenta de un circuito neumático para reducir el tiempo de carga o llenado,  un sensor  másico, uno de presión  y un  regulador de presión  electrónico garantizando presiones de ensayo estables

El concepto RFO (Real Flow Output) es la evolución de los ensayos en modalidad continua donde la "fuga de carga" y por consiguiente el error de presión  generado se regula instantaneamente (dentro de un segundo de la variacion). La revolucionaria tecnología flash permite una visualización gráfica sobre plano cartesiano y en auto escala

Visualización grafica sobre plano cartesiano. El instrumento está disponible con presión es de ensayo desde 0 a 1 Bar y fondos de  escalas desde 20 a 100 nlt/min. El M9740 cuenta con  un conector AUX para señales de expansión  a 24 Vdc, con salidas  USB, RS232 óptoaislada, y para redes industriales multi punto óptoaislada. Lo complementan accesorios externos como impresoras, racor Staubly frontal para la conexión de fugas calibradas M0710, reguladores mecánicos de precisión, etc... Llave USB para archivar ensayos, comando para el control de ensayos, conexión Bluetooth, Ethernet e Internet.

Se aplica tradicionalmente en ensayos de trafilamentos automáticos a baja presión (ejemplo 0,2...2 mBar) en cabinas de automóviles o camiones, controles de correcto ensamblaje y paneles como calderas, lavavajillas, lavadoras, acuarios, chimeneas, etc... es decir,  donde sea necesario imponer  mínimas de presión  muy estables , o donde sea necesario efectuar test con presiones muy estables con fondo de escala continuamente variable como válvula de erogación, válvulas PWM para quemadores, etc... Su simple interfaz, las opciones de idiomas, el bargraph que indica la presión  de ensayo y el delta leído, los led RGB que indican pieza Buena o Mala, completan este instrumento.

  • Contenedor de  aluminio anodizado negro
  • Frontal en plexiglás anti desfonde
  • Medición de la presión  independiente
  • Medición de la presión  en modalidad  stand-bygracias a electroválvulas internas  (bajo pedido)
  • Precisión superior al  0,5%
  • Regulador electrónico de presión  con  RFO
  • Función de auto correlación presión /fuga seleccionable por medio de software
  • Función de auto cero
  • Visor LCD 240X64 pixel iluminado azul
  • Visualización grafica de ensayo sobre plano cartesiano
  • Memoria contador de piezas y reloj Real Time Clock
  • 100 programas de ensayo programables por el operador
  • Puesta en marcha como de normativos ISO accesibles por el operador
  • Conector con señales de expansión  a 24 Vdc
  • Salida RS232 óptoaislada
  • Salida per redes industriales multi punto óptoaislada
  • Conector USB para conexión a ordenador
  • Llave USB para archivar ensayos, comando para el control de ensayos, conexión Bluetooth, Ethernet e Internet.
  • Temperatura de funcionamiento min. 5°C / max. 40 °C
  • Peso  8 Kg.
  • Dimensiones: 300X160X350 mm.
  • Final de escala : (mbar) : 5, 10, 50, 100
  • Medida de caudal : (cc/min) : 10000, 20000, 50000, 83333, 100000
  • Alimentación eléctrica posible : 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Neumática realizable para Tubos (mm) : 8x6, 10x8, 12x10
  • Gas de utilizo : Hidrógeno, Aire comprimido, Azote

  • Pulsador externo de start
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongación señal AUX
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • Software M Serie manager
  • TTY
  • Protocolo en serie
  • PC propietario cable serie ---> M serie
  • Sonda de temperatura externa
  • MIXER-07
  • Software Data Manager
  • Impresora térmica sin cáscara
  • Cable adaptador AUX serie M ---> Serie ET
  • Remote Start / Cancelar / bueno / Rechazar
  • Software "Data Manager"
  • 5 micrones del filtro de aire

  • Regalador Electrónico de presión - (STANDARD)
  • Circuito de auto cero presión primaria - (STANDARD)
  • Lectura presión primaria atendida. - (STANDARD)
  • Salida secundaria de Descarte (tercer resultado)
  • Salida Analógica de Pérdida
  • Tarjeta de expansión I/O 24 Vdc
  • Ingreso de Start a lógica bi-manual
  • Entrada Ethernet/TCP-IP
  • Puerta USB Activa
  • Conexión WI-FI
  • Kit comando radio remoto selección programa/start
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
  • Medida indirecta de caudal.
