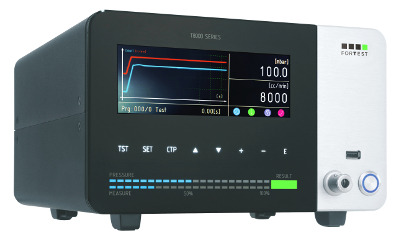

T8710

Instrumento de ensayo de estanqueidad universal para microflujos


Medida de estanqueidad con sensor de capacidad.
La visualización de las pérdidas en modalidad volumétrica (cc/h o cc/min) con un clásico instrumento ensayo de estanqueidad, está vinculada a la configuración del volumen de la pieza de ensayo, que, mediante algoritmos matemáticos, permite convertir la caída de presión en caída volumétrica.
Para desvincularse de este sistema, se ha creado el ensayo de estanqueidad en capacidad T8710, que mediante un sensor de masa y uno de presión, visualiza las pérdidas detectadas directamente en modalidad volumétrica, no necesitando la configuración del volumen en ensayo.
Esta característica lo hace extremadamente versátil en caso de gran variabilidad de volúmenes en ensayo, y particularmente intuitivo en el análisis del desarrollo del ciclo ensayo.



Sensor de masa Visualización directa de la pérdida volumétrica Más amplia capacidad de análisis desarrollo ensayo

Conexiones sin límites.
La dotación del nuevo T8710 comprende puertos usb slave, RS232, RS485, Can bus y TTY. Como opción se pueden montar un puerto ethernet y un conector 26 polos con 4 entradas y 8 salidas completamente programables, para la conexión a la interfaz de válvulas externas, barreras de seguridad, interruptores, etc…
En el panel frontal se ha montado un puerto usb master para la conexión de una memoria usb, para permitir la memorización de los ensayos realizados, el backup/restore de los parámetros y la actualización del firmware del instrumento.
La conexión con impresoras térmicas, lectores bar-code / data-matrix y marcadoras se realiza de manera automática mediante menú interno.


Usb key Salidas de alta potencia RS232, RS485, Can, TTY Ethernet y conector auxiliar

Funcionamiento híbrido.
El particular funcionamiento de T8710 consiste en la inyección continua del aire de test, al contrario de un clásico sistema de ensayo de estanqueidad, y la medida directa del flujo de pérdida, variable de pocos cc/min a distintos centenares, en base a la aplicación.
Este sistema hace el instrumento adecuado para medir pérdidas que van más allá de las escalas de un clásico sistema de ensayo de estanqueidad, pero que no se acercan a valores de un normal ensayo de estanqueidad, que normalmente nace para medir millones de cc/min de pérdida; por eso, la naturaleza de T8710 es híbrida entre las dos tecnologías.
La resolución de medida parte de 0,1 cc/h en base al fondo escala, variable de 50 a 1.000 cc/min, con presiones máximas de 1 bar.


Inyección de aire continua Medición hasta 1.000 cc/min Resolución a partir de 0,1 cc/h

Sección neumática a medida.
Para evitar sobrecalentamientos debidos a largos tiempos de activación del circuito de llenado, hemos estudiado particulares válvulas neumáticas de alta capacidad, que, además de no temer al calor, llenan más rápidamente la pieza de ensayo, haciendo adecuado T8710 también en el test en piezas con volúmenes importantes.
Todo esto, manteniendo la histórica fiabilidad de ForTest.


Válvulas neumáticas anti-calor Velocidad de llenado elevada Ningún mantenimiento periódico

Diseño innovador.
Lo que parece sólo un funcionamiento de diseño, en realidad esconde un profundo estudio para simplificar al máximo el uso y la comprensión del instrumento.
El panel frontal está realizado en una plancha única de vidrio temperado y aluminio, que lo hacen extremadamente fácil de limpiar, es por lo tanto T8710 adecuado tanto para el uso en laboratorio como en línea de producción.
Los menús internos amplios son de fácil comprensión, y la interfaz gráfica está estudiada para mostrar sólo las informaciones importantes.
Todo está exactamente donde debería estar.


Interfaz user-friendly Fácil limpieza Uso en sectores a 360°



Modelo 0-0,5bar 0,5-6 bar 0-200 cc/min 0-500 cc/min 0-1000 cc/min
Precisión Dp / capacidad 1 - - 1% RDG+0,1%FS 1% RDG+0,2%FS 1% RDG+0,2%FS
Alcance de medida Dp / capacidad 1 - - 0-FS 0-FS 0-FS
Resolución Dp / capacidad - - 0,01 cc/min 0,1 cc/min 0,5 cc/min
Precisión presión de llenado 0,5%FS 0,5%FS - - -
Alcance de medida presión de llenado 0-FS 0-FS - - -
Resolución presión de llenado 0,01 mbar 0,1 mbar - - -
Precisión medida pérdida en cc/’ - - - - -
Alcance de medida pérdida en cc/’ - - - - -
Resolución medida pérdida en cc/’ - - - - -
Precisión medida volumen en cc - - - - -
Alcance de medida volumen en cc - - - - -
Resolución medida volumen en cc - - - - -
Unidad de medida mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
Dimensiones 270X160X300 mm
Peso 8 kg
Dimensiones pantalla 800x280 pixel
Alcance temperatura de funcionamiento 5-40 °C
Puertas RS232 2
Puertas RS485 1
Puerto usb “master” 1
Puerto usb “slave” 1
Puerto ethernet Optional
Señales I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Señales I/O auxiliares (opcional) 8 output programmable, 4 input programmable, 4BCD
Número programas 300
Memoria archivo pruebas Advanced
Bloqueo con contraseña Yes
Nombre programa Yes, 16 characters
Patrones de referencia EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Pulsador externo de start
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Cable prolongación señal AUX
  • Filtro aire
  • Software M Serie manager
  • TTY
  • Protocolo en serie
  • PC propietario cable serie ---> M serie
  • Sonda de temperatura externa
  • MIXER-07
  • Software Data Manager
  • Staubli hembra de montaje
  • Impresora térmica con despegado
  • Impresora térmica sin cáscara
  • Cable adaptador AUX serie M ---> Serie ET
  • Remote Start / Cancelar / bueno / Rechazar
  • 5 micrones del filtro de aire

  • Racor frontal para fuga calibrada Staubly©
  • Regalador de presión de precisión frontal
  • Circuito de auto cero presión primaria
  • Lectura presión primaria atendida.
  • Salida secundaria de Descarte (tercer resultado)
  • Salida Analógica de Pérdida
  • Tarjeta de expansión I/O 24 Vdc
  • Ingreso de Start a lógica bi-manual
  • Entrada Ethernet/TCP-IP
  • Puerta USB Activa
  • Conexión WI-FI
  • Kit comando radio remoto selección programa/start
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
  • Medida indirecta de caudal.
