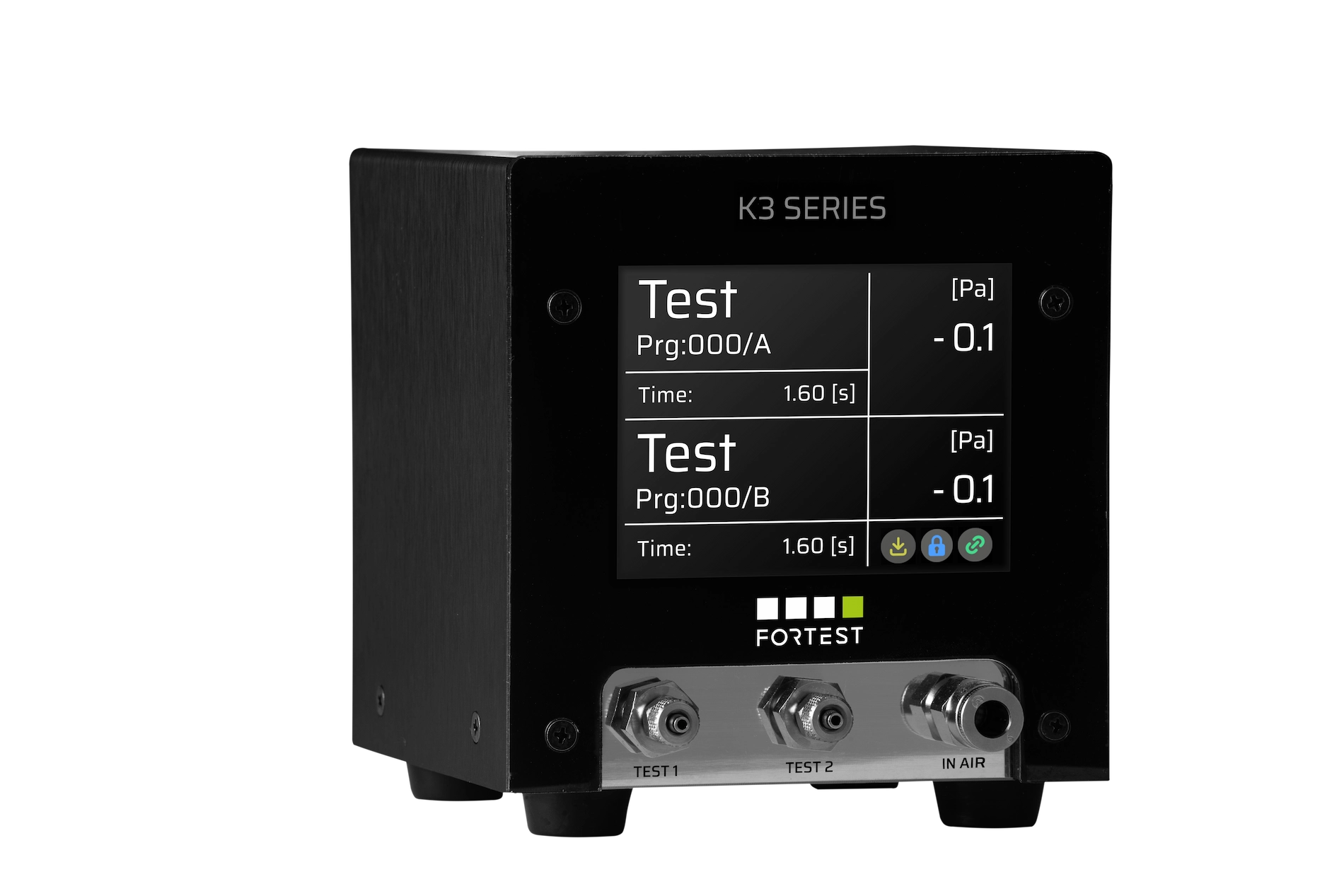

Micro probador de estanqueidad de caída absoluta bicanal
K3890 es el nuevo equipo miniaturizado bicanal, concebido para duplicar la productividad en líneas de ensayo automáticas para piezas con volúmenes reducidos.
Sectores de Aplicación
Innovación Bi-Canal Miniaturizada
El K3890 representa la última frontera de los equipos para el control de estanqueidad por caída absoluta. Diseñado específicamente para la automatización, integra la tecnología bi-canal en un formato ultra-compacto, ideal para los desafíos de la producción moderna.
Integración Directa y Tiempos de Ciclo Reducidos
Gracias a las dimensiones extraordinariamente contenidas (110×110×110 mm), el equipo puede ser instalado directamente en proximidad de la pieza. Esta cercanía minimiza los volúmenes parásitos, garantizando una drástica reducción de los tiempos de ensayo y una mayor precisión.
Rendimiento en Micro-Volúmenes
Equipado con micro-válvulas internas de bajo consumo, el K3890 sobresale en el llenado de volúmenes reducidos (hasta 50 cc). Es la solución perfecta para ciclos de ensayo extremadamente rápidos en máquinas automáticas de alta productividad.
Diseño Robusto e Interfaz Integrada

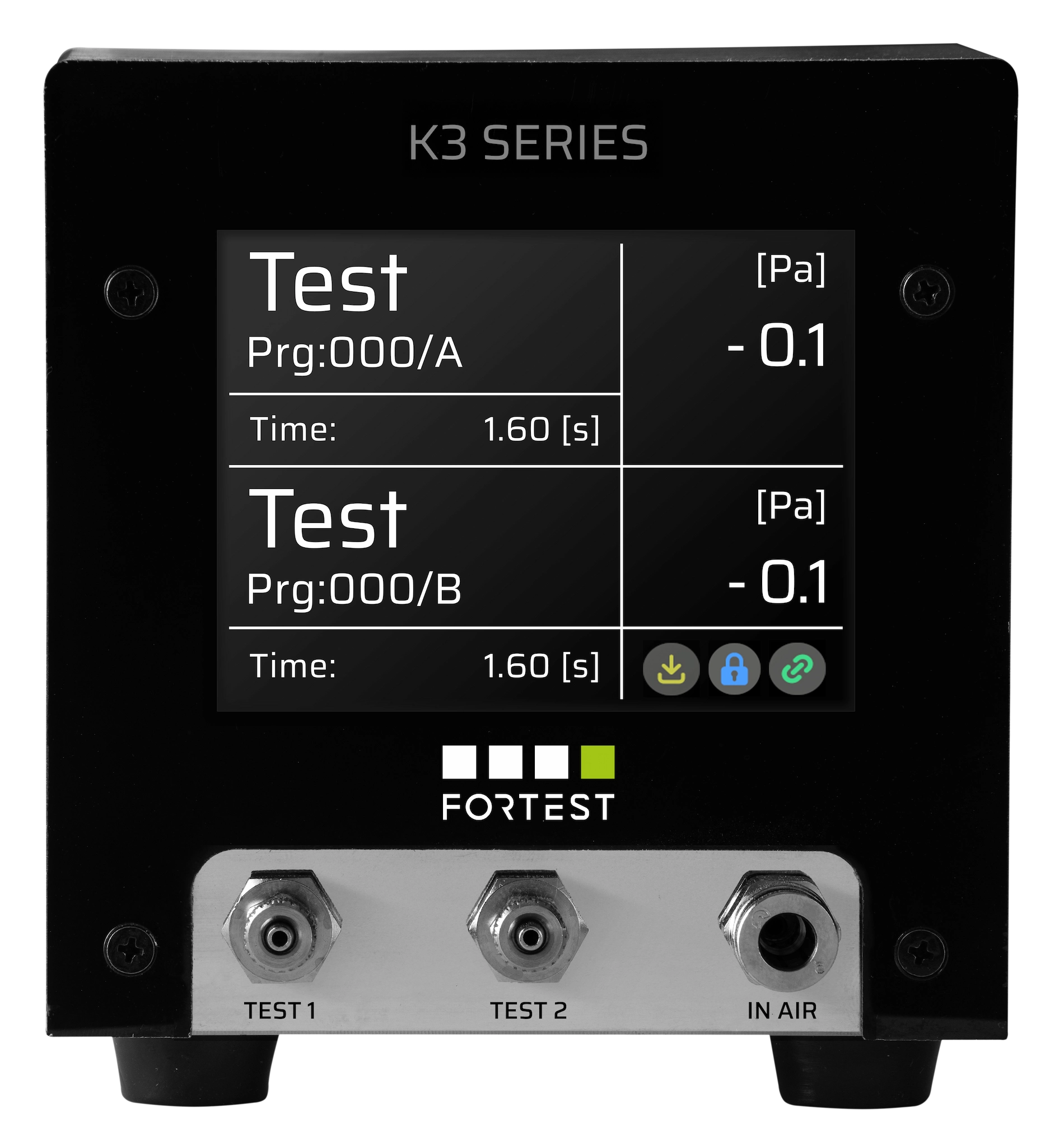

El chasis de aluminio anodizado con frontal de plexiglás alberga una pantalla a color de 3,5″. A pesar de las dimensiones de «micro-unidad», el equipo no renuncia a la claridad visual y a la robustez necesaria en entorno industrial.
Conectividad y Protocolos Industria 4.0
El K3890 ofrece un equipamiento de serie completo: conexiones USB, Ethernet TCP/IP (Modbus-RTU o ForTest), además del módulo inalámbrico Bluetooth. Esto garantiza una perfecta integración digital con cualquier sistema de supervisión.
Gestión y Programación Flexible
La configuración puede realizarse mediante software PC dedicado o memoria USB. El equipo puede operar también en modalidad stand-alone, utilizando señales digitales I/O para el control de los ciclos (Start/Abort) y la gestión de los resultados y de los programas.
Rango de Medición
Para cubrir un amplio espectro de aplicaciones industriales, desde las pruebas en vacío hasta las presiones estándar, las escalas de medición disponibles van desde -1 hasta 10 bar.
| Modello | 0-1 bar e -1-0 bar | 1-2 bar | 2-6 bar | 6-10 bar |
|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | - | - | - | - |
| Range di misura volume in cc | - | - | - | - |
| Risoluzione misura volume in cc | - | - | - | - |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensioni | L:110 H:110 l:110 mm | |||
| Peso | 1 Kg | |||
| Dimensioni display | 3,5” - 320x240 pixel | |||
| Range temperatura di funzionamento | 5-40 °C | |||
| Porte RS232 | 1 | |||
| Porte RS485 | 1 | |||
| Porta usb “master” | 1 | |||
| Porta usb “slave” | 0 | |||
| Porta ethernet | Optional (protocolli ForTest o Modbus RTU) | |||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 3BCD | |||
| Segnali I/O ausiliari (optional) | - | |||
| Numero programmi | 100 | |||
| Memoria archivio prove | No | |||
| Blocco con password | No | |||
| Nome programma | No | |||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
Datasheet K3890 ForTest – ITALIANO- REV.1 – PDF
Protocollo di comunicazione ForTest – PDF
Protocollo di comunicazione Modbus RTU – PDF
Data mapping Profinet ForTest – Revision-D – PDF
GSDML File ForTest – Revision-D – ZIP
Data mapping Profinet ForTest – Revision-H – PDF
GSDML File ForTest – Revision-H – ZIP
Data mapping EtherNet/IP ForTest – Revision-H – PDF
ESD File ForTest – Revision-H – EDS
Data mapping EtherCAT ForTest – Revision-H – PDF
XML File ForTest – Revision-H – XML
USB Drivers for Windows OS – Windows x86/x64 – ZIP
(*) Las interfaces basadas en Ethernet con protocolos de comunicación industriales estandarizados son opcionales y no están incluidas por defecto en el equipo. Además, en función de la disponibilidad de los módulos embedded que soportan dichos protocolos, es necesario hacer referencia al modelo específico y a la revisión hardware instalada, ya que los módulos se integran según la disponibilidad al momento del pedido.
