Micro probador de fugas por caída absoluta
K3990 nace para aplicaciones en máquinas automáticas de alta productividad, en pequeños volúmenes de prueba y donde la necesidad primaria es tener tiempos de ciclo reducidos.
Sectores de Aplicación
Evolución Miniaturizada para la Automatización
El K3990 representa la última frontera de los sistemas para el control de estanqueidad por caída absoluta. Diseñado específicamente para la automatización, combina precisión extrema y dimensiones increíblemente reducidas.
Optimización de los Tiempos de Ciclo
Con un formato compacto de sólo 110x110x110 mm, el equipo puede ser instalado muy cerca de la pieza en prueba. Este posicionamiento estratégico minimiza los volúmenes parásitos, acelerando drásticamente los tiempos del ciclo de ensayo.
Excelencia en Micro-Volúmenes
Gracias a las micro-válvulas internas de bajo consumo, el K3990 es ideal para controles de estanqueidad ultra-rápidos en componentes con volúmenes reducidos (hasta 50 cc). Es la solución perfecta para máquinas automáticas de altísima productividad.

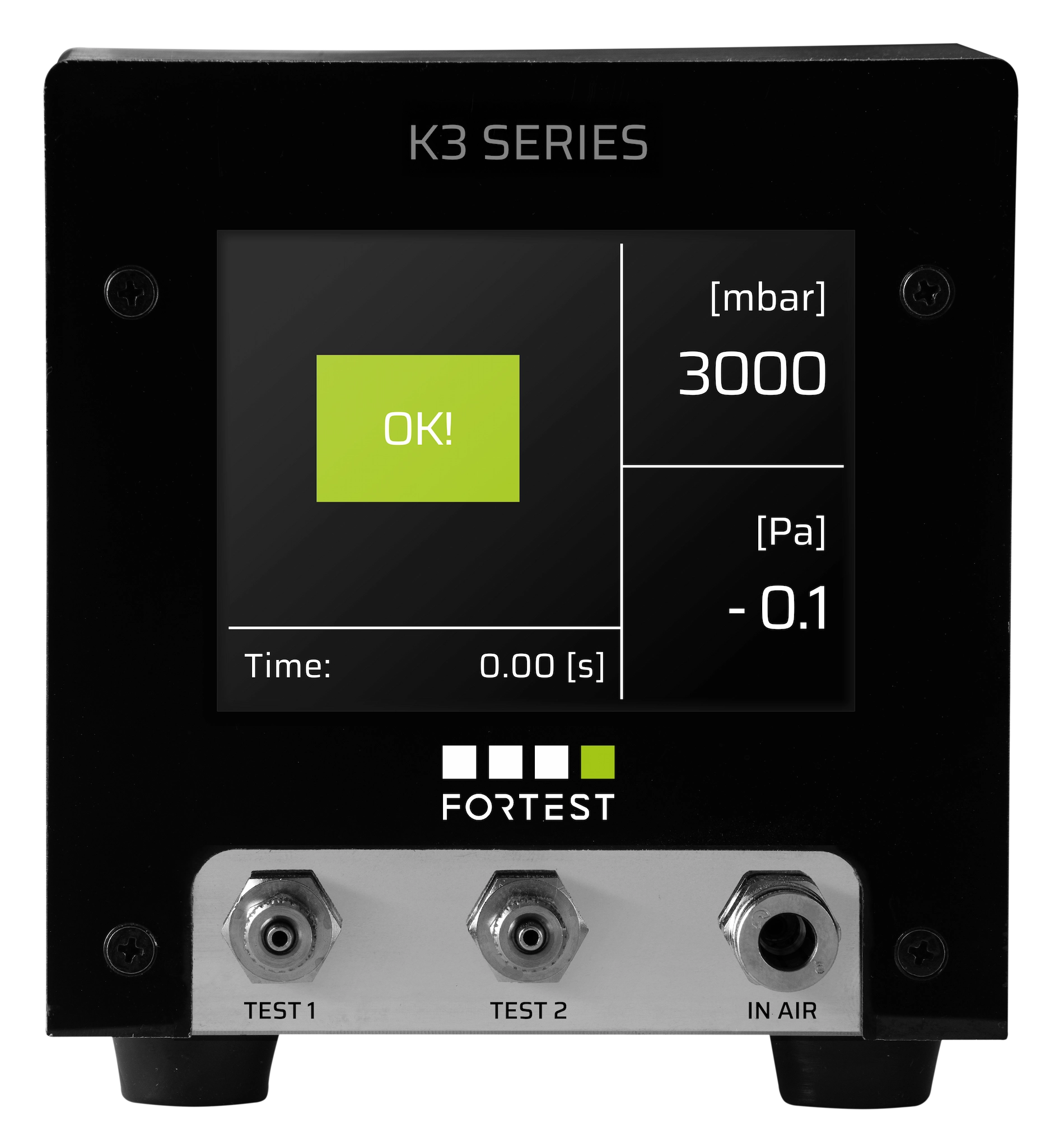

Diseño Industrial y Display Integrado
El chasis de aluminio anodizado con frontal de plexiglás garantiza robustez. A pesar de la miniaturización, integra de serie un display a color de 3,5″ para un monitoreo inmediato de los procesos.
Conectividad Global y Protocolos
El equipamiento técnico es completo: conexiones USB, Ethernet TCP/IP (Modbus-RTU o protocolo ForTest) y Bluetooth. El equipo está listo para la integración digital con enfoque Industria 4.0.
Flexibilidad de Programación y Control
El K3990 puede ser configurado mediante software de PC (LAN, USB, RS232, USB) y operar también en modalidad stand-alone, gestionando start/abort y llamada de programas mediante señales digitales I/O.
Rango Operativo de Medición
Para adaptarse a diferentes necesidades neumáticas, desde la gestión del vacío hasta las presiones estándar, las escalas de medición disponibles cubren el intervalo de -1 a 10 bar.
| Model | [0-1 bar] , [-1-0 bar] | 1-2 bar | 2-6 bar | 6-10 bar |
|---|---|---|---|---|
| Accuracy Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range of measurements Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar |
| Resolution Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Direct pressure accuracy | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Direct pressure measurement range | 0-FS | 0-FS | 0-FS | 0-FS |
| Direct pressure resolution | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuracy measuring loss in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Measurement range in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Measured measurement resolution in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuracy measure volume in cc | - | - | - | - |
| Volume range in cc | - | - | - | - |
| Volume measurement resolution in cc | - | - | - | - |
| measure unit | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensions | L:110 H:110 l:110 mm | |||
| Weight | 1 Kg | |||
| Display size | 3,5” - 320x240 pixel | |||
| Operating temperature range | 5-40 °C | |||
| RS232 ports | 1 | |||
| RS485 ports | 1 | |||
| “master” usb port | 1 | |||
| “slave” usb port | 0 | |||
| Ethernet port | Optional (protocolli ForTest o Modbus RTU) | |||
| I/O signals | Start, Stop, Filling, Test, Good, Reject, 3BCD | |||
| Auxiliaries I/O signals (optional) | - | |||
| Number of programs | 100 | |||
| Test archive memory | No | |||
| Password block | No | |||
| Program name | No | |||
| Note |
The resolution to be considered for accuracy is always 1 Pa. Reference Normatives: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
Datasheet K3990 ForTest – ITALIANO – REV.1 – PDF
Protocollo di comunicazione ForTest – PDF
Protocollo di comunicazione Modbus RTU – PDF
Data mapping Profinet ForTest – Revision-D – PDF
GSDML File ForTest – Revision-D – ZIP
Data mapping Profinet ForTest – Revision-H – PDF
GSDML File ForTest – Revision-H – ZIP
Data mapping EtherNet/IP ForTest – Revision-H – PDF
ESD File ForTest – Revision-H – EDS
Data mapping EtherCAT ForTest – Revision-H – PDF
XML File ForTest – Revision-H – XML
USB Drivers for Windows OS – Windows x86/x64 – ZIP
(*) Le interfacce Ethernet-based con protocolli di comunicazione industriali standardizzati sono opzionali e non incluse di default nello strumento. Inoltre, in funzione della disponibilità dei moduli embedded che supportano tali protocolli, è necessario fare riferimento allo specifico modello e alla revisione hardware installata, poiché i moduli vengono integrati in base alla disponibilità al momento dell’ordine.
