K7090 Equipo de control de estanqueidad Dual Absolute® | ForTest
K7090 contiene l’innovativa tecnologia Dual Absolute®, che soppianta la misura differenziale tradizionale, migliorandone i punti deboli. Ampia flessibilità di utilizzo grazie alla elevata configurabilità di optional e scale di misura.
Sectores de Aplicación
Tecnología Dual Absolute de ForTest
El K7090 incorpora la innovadora tecnología Dual Absolute de ForTest, un sistema que revoluciona el concepto de ensayo. Este instrumento único integra cuatro modos de medición diferentes: Caída Absoluta, Diferencial Clásico, Dual Absolute y Zero Central, lo que le confiere una versatilidad sin precedentes en el mercado.
Superación de los Sistemas Diferenciales.
El modo Dual Absolute ha sido diseñado para eliminar las limitaciones de los sistemas diferenciales tradicionales. Resuelve de raíz las criticidades como la diferente estabilización entre pieza Master y Test, la fragilidad del circuito neumático y la complejidad de la puesta a punto, garantizando ensayos más estables y un mantenimiento drásticamente reducido.
Interfaz Evolucionada y Diseño «Total Glass»

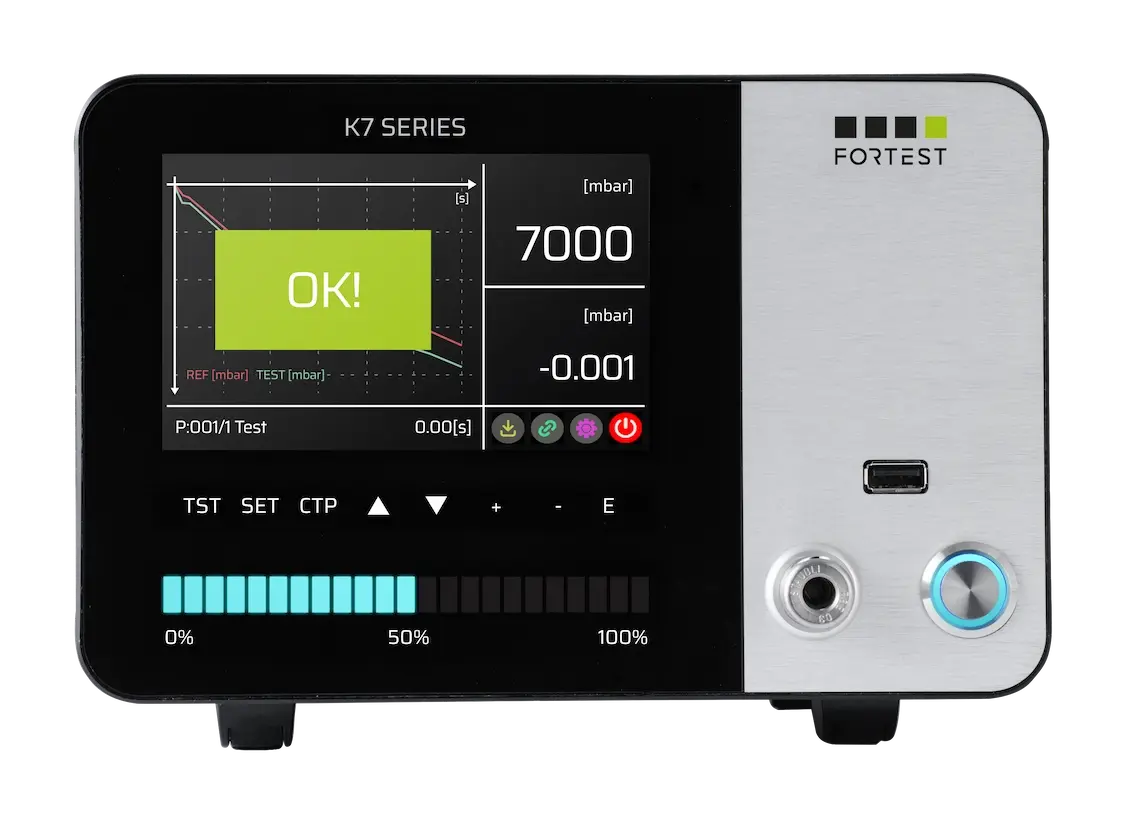

La experiencia del usuario se confía a una pantalla táctil capacitiva de 5,7″ a color, integrada en un panel de vidrio templado de alta resistencia. La gestión de los ciclos se hace inmediata gracias a la barra LED dinámica y al teclado retroiluminado, garantizando máxima operatividad incluso en contextos productivos intensivos.
Configuración Neumática y Test

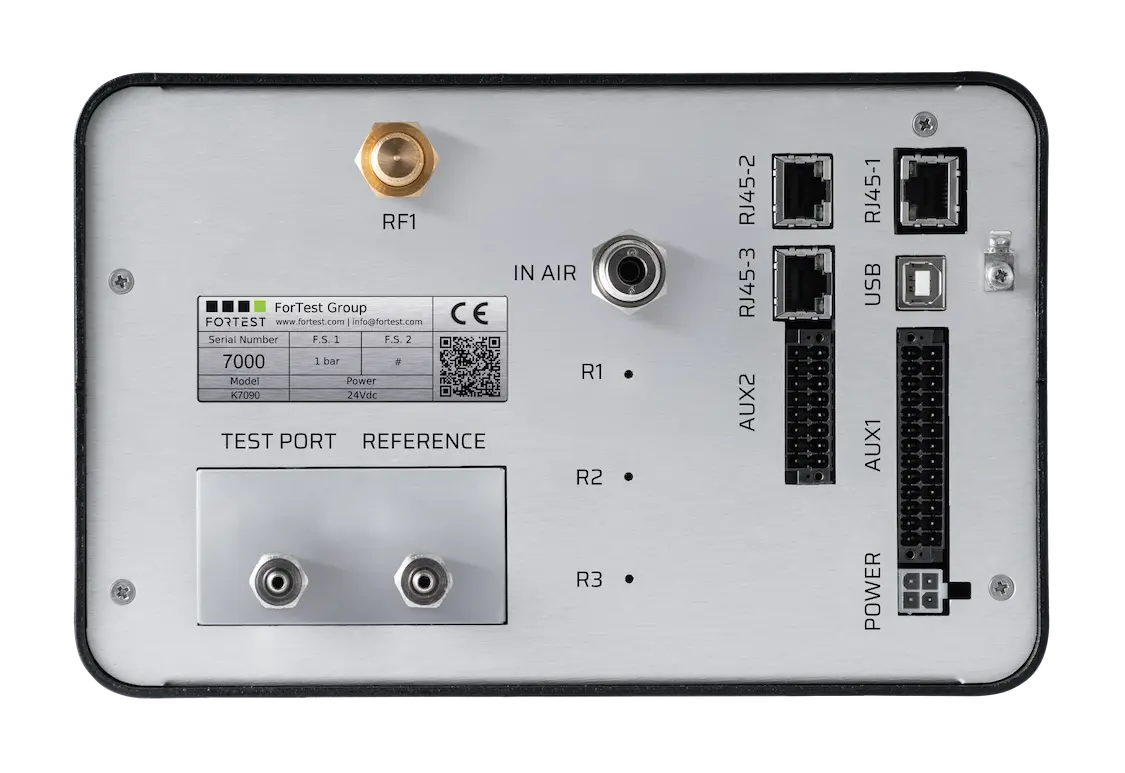

El K7090 maneja escalas de medición de –1 a 15 bar y permite memorizar hasta 300 programas de prueba. Incluye de serie un regulador de presión manual de alta precisión (disponible también electrónico), puerto USB para el data logging/actualización de firmware y el racor Stäubli®® para la verificación rápida mediante fugas calibradas.
Conectividad Global Industria 4.0
El equipo ofrece una dotación de serie completa: Ethernet, RS232, RS485, USB, Bluetooth y Wi-Fi. Para la integración avanzada en sistemas SCADA y MES, es posible añadir módulos para los principales protocolos industriales como Profinet, EtherNet/IP y EtherCAT.
| Modello | 0-1bar | 1-2bar | 2-6bar | 6-10bar | 10-15bar |
|---|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar | 0-650 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar | 0,1 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | 1%RDG+2cc/min | 1%RDG+2cc/min | 1%RDG+2cc/min | 1%RDG+2cc/min | - |
| Range di misura volume in cc | 0-500 cc | 0-500 cc | 0-500 cc | 0-500 cc | - |
| Risoluzione misura volume in cc | 0,1 cc | 0,1 cc | 0,1 cc | 0,1 cc | - |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | ||||
| Dimensioni | L: 220 h:140 l:250 mm | ||||
| Peso | 4 kg | ||||
| Dimensioni display | 5.7” - 800x480 pixel | ||||
| Range temperatura di funzionamento | 5-40 °C | ||||
| Porte RS232 | 2 | ||||
| Porte RS485 | 1 | ||||
| Porta usb “master” | 1 | ||||
| Porta usb “slave” | 1 | ||||
| Porta ethernet | Optional (protocolli ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP) | ||||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 4BCD | ||||
| Segnali I/O ausiliari (optional) | 8 output programmable, 4 input programmable, 4BCD | ||||
| Numero programmi | 300 | ||||
| Memoria archivio prove | Advanced | ||||
| Blocco con password | Yes | ||||
| Nome programma | Yes , 16 characters | ||||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
||||
Datasheet K7090 ForTest – ITALIANO – REV.1 – PDF
Communication Protocol ForTest – PDF
Communication Protocol Modbus RTU – PDF
Data mapping Profinet ForTest – Revision-D – PDF
GSDML File ForTest – Revision-D – ZIP
Data mapping Profinet ForTest – Revision-H – PDF
GSDML File ForTest – Revision-H – ZIP
Data mapping EtherNet/IP ForTest – Revision-H – PDF
ESD File ForTest – Revision-H – EDS
Data mapping EtherCAT ForTest – Revision-H – PDF
XML File ForTest – Revision-H – XML
USB Drivers for Windows OS – Windows x86/x64 – ZIP
(*) Las interfaces basadas en Ethernet con protocolos de comunicación industriales estandarizados son opcionales y no están incluidas por defecto en el equipo. Además, en función de la disponibilidad de los módulos embedded que soportan dichos protocolos, es necesario hacer referencia al modelo específico y a la revisión hardware instalada, ya que los módulos se integran según la disponibilidad al momento del pedido.
