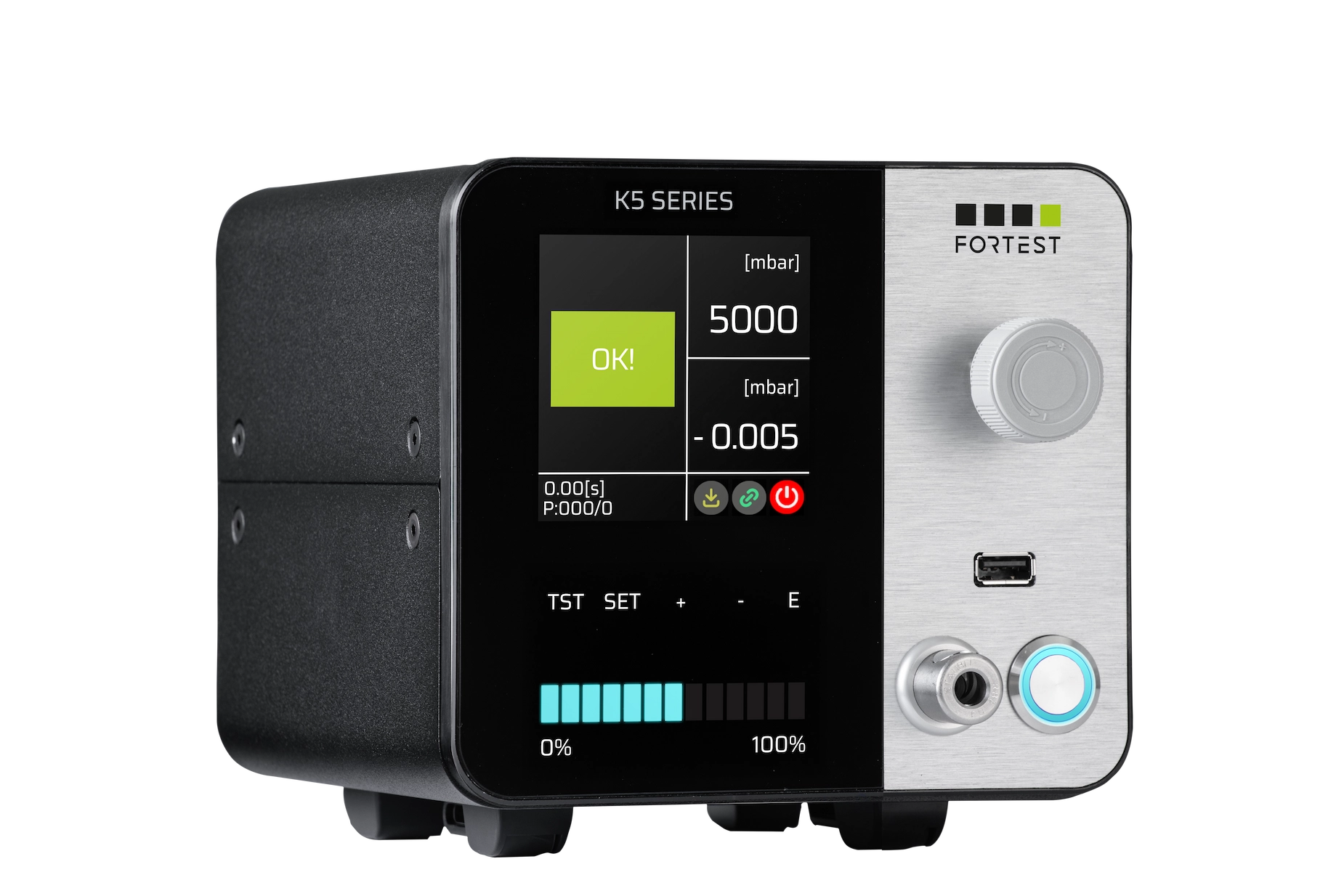

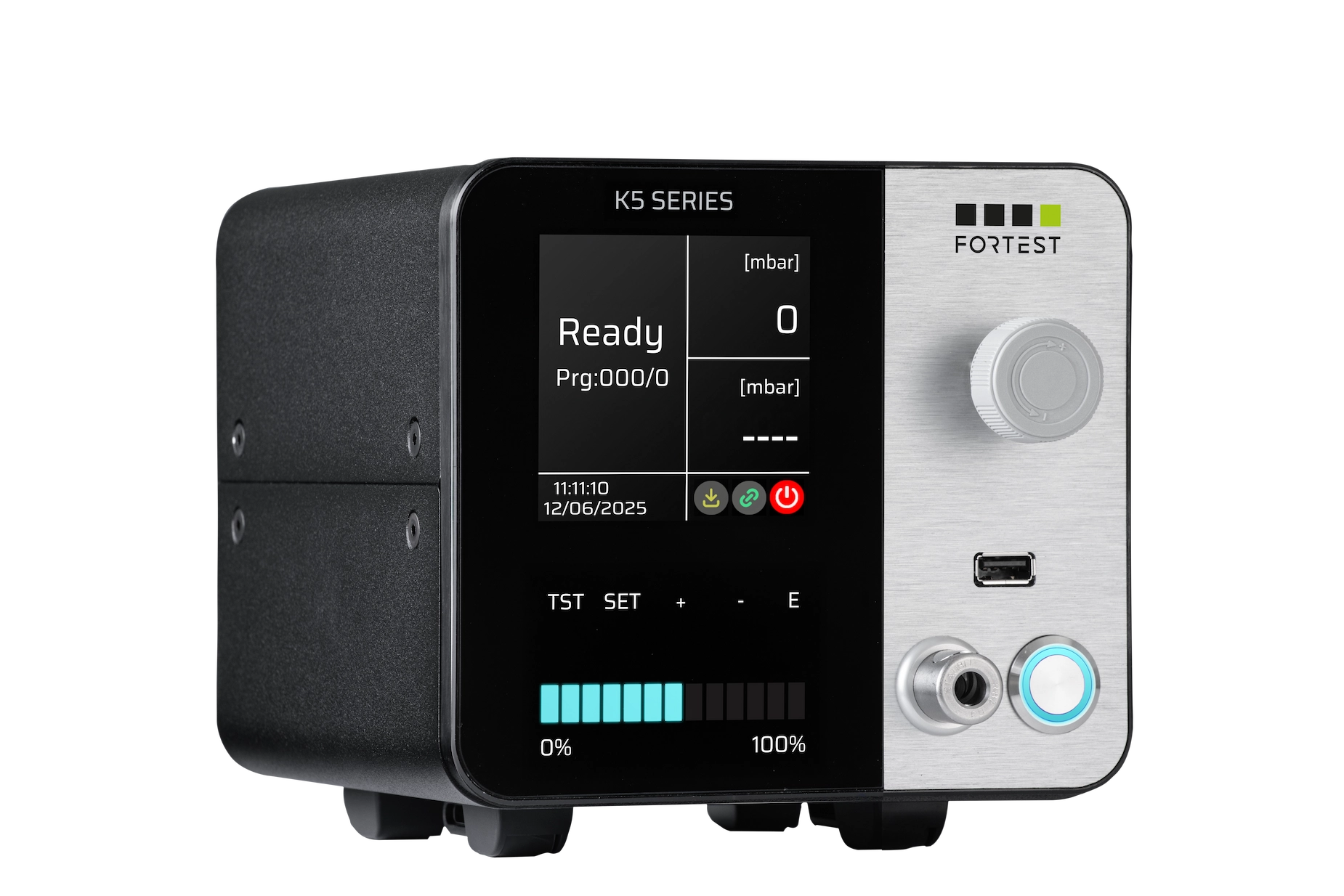

Mini probador de estanqueidad por caída absoluta
K5990 es el nuevo equipo entry-level compacto de altas prestaciones. Creado para el sector médico, encuentra sin embargo aplicación también en todos los demás sectores como automoción, oleodinámico, neumático y electrodoméstico.
Sectores de Aplicación
Solución Entry-Level sin compromisos.
El K5990 está diseñado para quienes buscan un equipo para control de estanqueidad por caída absoluta que sea compacto y eficiente. Representa el equilibrio perfecto entre simplicidad de uso y la precisión típica de los equipos de alta gama ForTest.
Diseño Ultra-Compacto y Ligero
Con dimensiones extremadamente reducidas (160x140x180 mm) y un peso de solo 2,5 kg, el K5990 es la solución ideal para estaciones de control manuales. Está especialmente indicado para el sector médico y para todas las aplicaciones donde el espacio es limitado pero la calidad del control es prioritaria.
Interfaz Táctil y Alta Resistencia

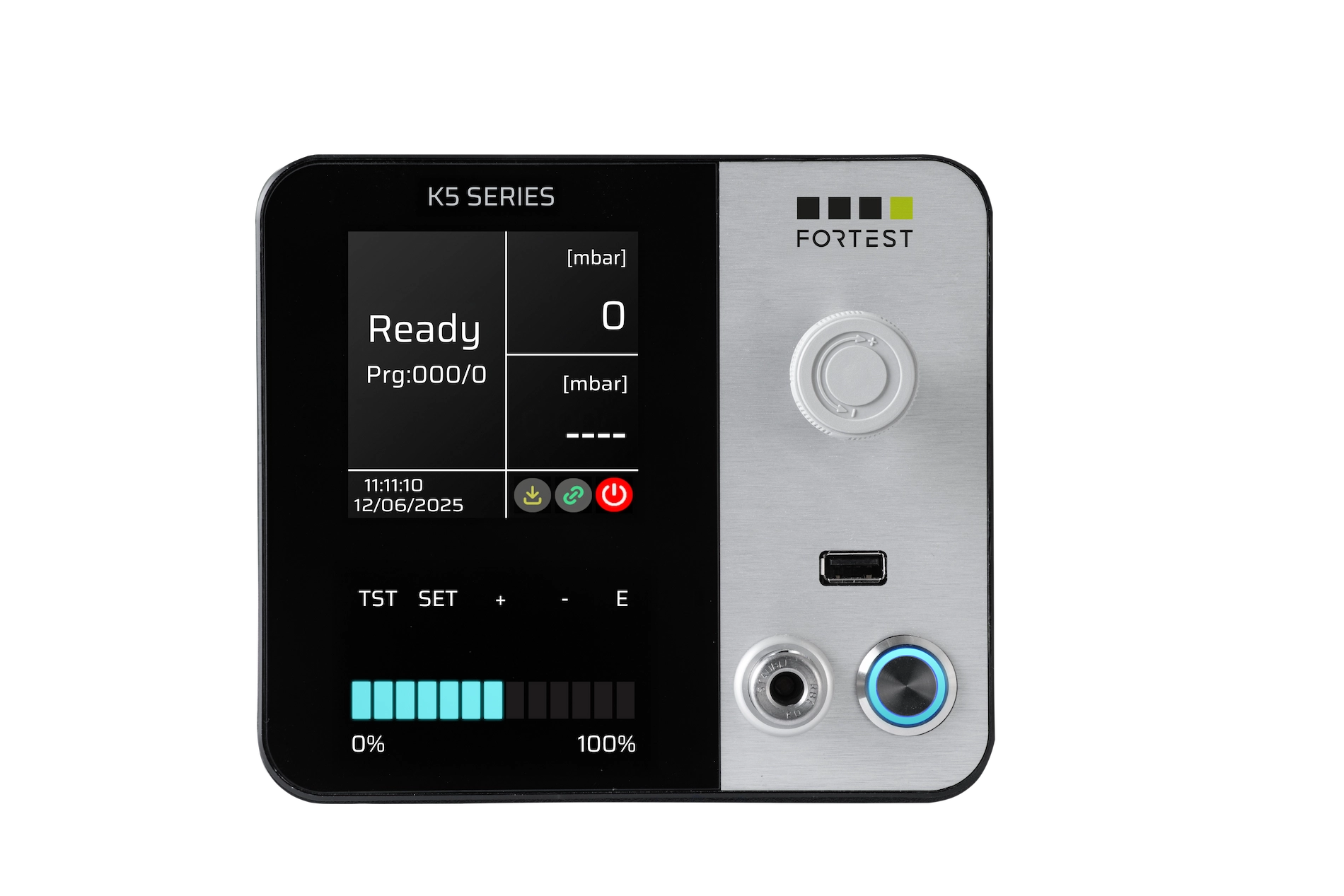

A pesar de sus dimensiones, ofrece una interfaz avanzada: pantalla a color de 3,5″ con pantalla táctil capacitiva, barra LED dinámica y teclado retroiluminado. Todo está protegido por un elegante panel de vidrio templado, resistente y fácil de limpiar.
Dotación Técnica y Programas
El equipo incluye de serie el racor Stäubli®® para el acoplamiento de fugas calibradas y un puerto USB para el guardado de los datos de ensayo y la actualización del firmware. Gestiona hasta 100 programas de prueba y está equipado con un regulador de presión manual de alta precisión.
Conectividad y Rango de Medición
El K5990 garantiza una excelente integración gracias a los puertos I/O, RS232, RS485 y USB (con Ethernet disponible como opcional). La flexibilidad operativa está asegurada por escalas de medición que cubren un rango de -1 a 10 bar.
| Modello | 0-1 bar e -1-0 bar | 1-2 bar | 2-6 bar | 6-10 bar |
|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-65 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | - | - | - | - |
| Range di misura volume in cc | - | - | - | - |
| Risoluzione misura volume in cc | - | - | - | - |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensioni | L:160 H:140 l:180 mm | |||
| Peso | 2,5 kg | |||
| Dimensioni display | 3,5” – 480x480 pixel | |||
| Range temperatura di funzionamento | 5-40 °C | |||
| Porte RS232 | 2 | |||
| Porte RS485 | 1 | |||
| Porta usb “master” | 1 | |||
| Porta usb “slave” | 1 | |||
| Porta ethernet | Optional (protocolli ForTest, Modbus RTU) | |||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 3BCD | |||
| Segnali I/O ausiliari (optional) | - | |||
| Numero programmi | 100 | |||
| Memoria archivio prove | Standard | |||
| Blocco con password | Yes | |||
| Nome programma | Yes | |||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
Datasheet K5990 ForTest – ITALIANO – REV.1 – PDF
Protocollo di comunicazione ForTest – PDF
Protocollo di comunicazione Modbus RTU – PDF
Data mapping Profinet ForTest – Revision-D – PDF
GSDML File ForTest – Revision-D – ZIP
Data mapping Profinet ForTest – Revision-H – PDF
GSDML File ForTest – Revision-H – ZIP
Data mapping EtherNet/IP ForTest – Revision-H – PDF
ESD File ForTest – Revision-H – EDS
Data mapping EtherCAT ForTest – Revision-H – PDF
XML File ForTest – Revision-H – XML
USB Drivers for Windows OS – Windows x86/x64 – ZIP
(*) Le interfacce Ethernet-based con protocolli di comunicazione industriali standardizzati sono opzionali e non incluse di default nello strumento. Inoltre, in funzione della disponibilità dei moduli embedded che supportano tali protocolli, è necessario fare riferimento allo specifico modello e alla revisione hardware installata, poiché i moduli vengono integrati in base alla disponibilità al momento dell’ordine.
