El nuevo K7990 nace como equipo universal para el control de estanqueidad y encuentra aplicación en todos los sectores industriales (automotive, médico, oleohidráulico, electrodoméstico, e-mobility, aeronáutica y defensa) gracias a la elevada configurabilidad de opcionales y escalas de medición.
Sectores de Aplicación
Innovación en el Descenso
Absoluto K7990 nace de la continua evolución tecnológica y de las modernas demandas del mercado. Este nuevo equipo para el control de estanqueidad por descenso absoluto está diseñado para ofrecer prestaciones de alto nivel en el control de calidad industrial.
Versatilidad y Aplicaciones
Altamente configurable, el equipo se adapta a cada sector aplicativo. Puede ser utilizado como unidad independiente en estaciones manuales o integrado en automatizaciones complejas, gracias a interfaces digitales compatibles con todos los sistemas actualmente en el mercado.
Interfaz de Usuario Avanzada

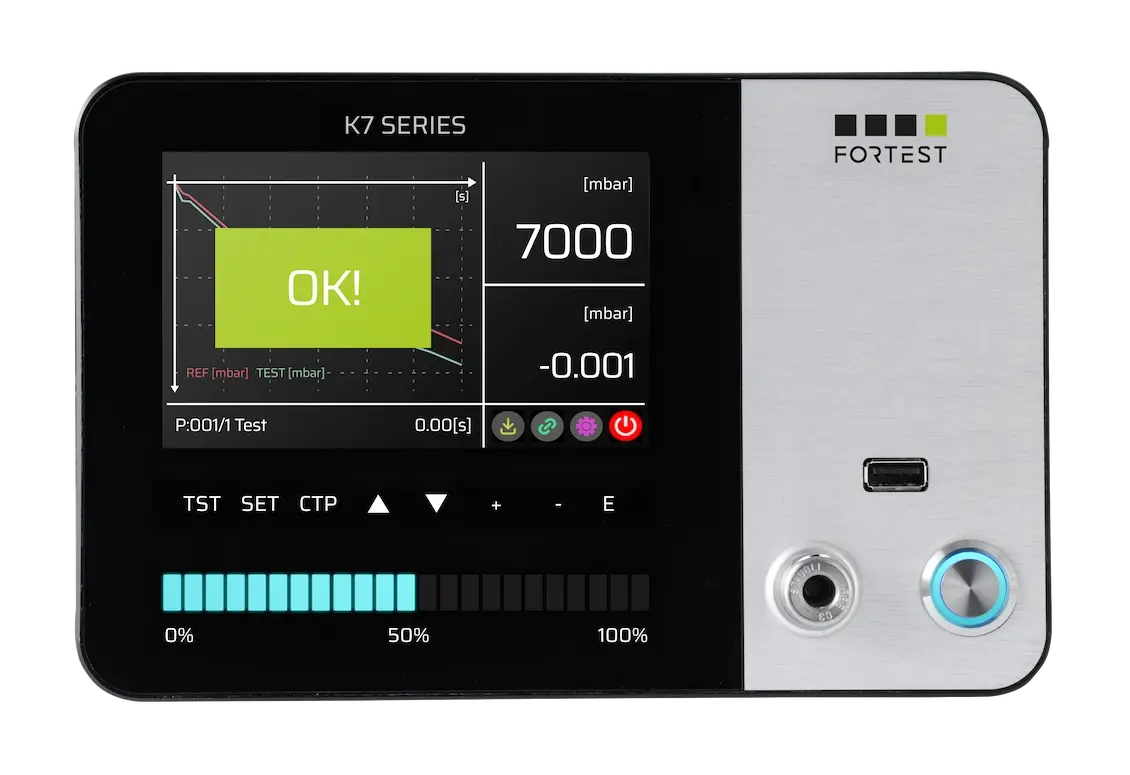

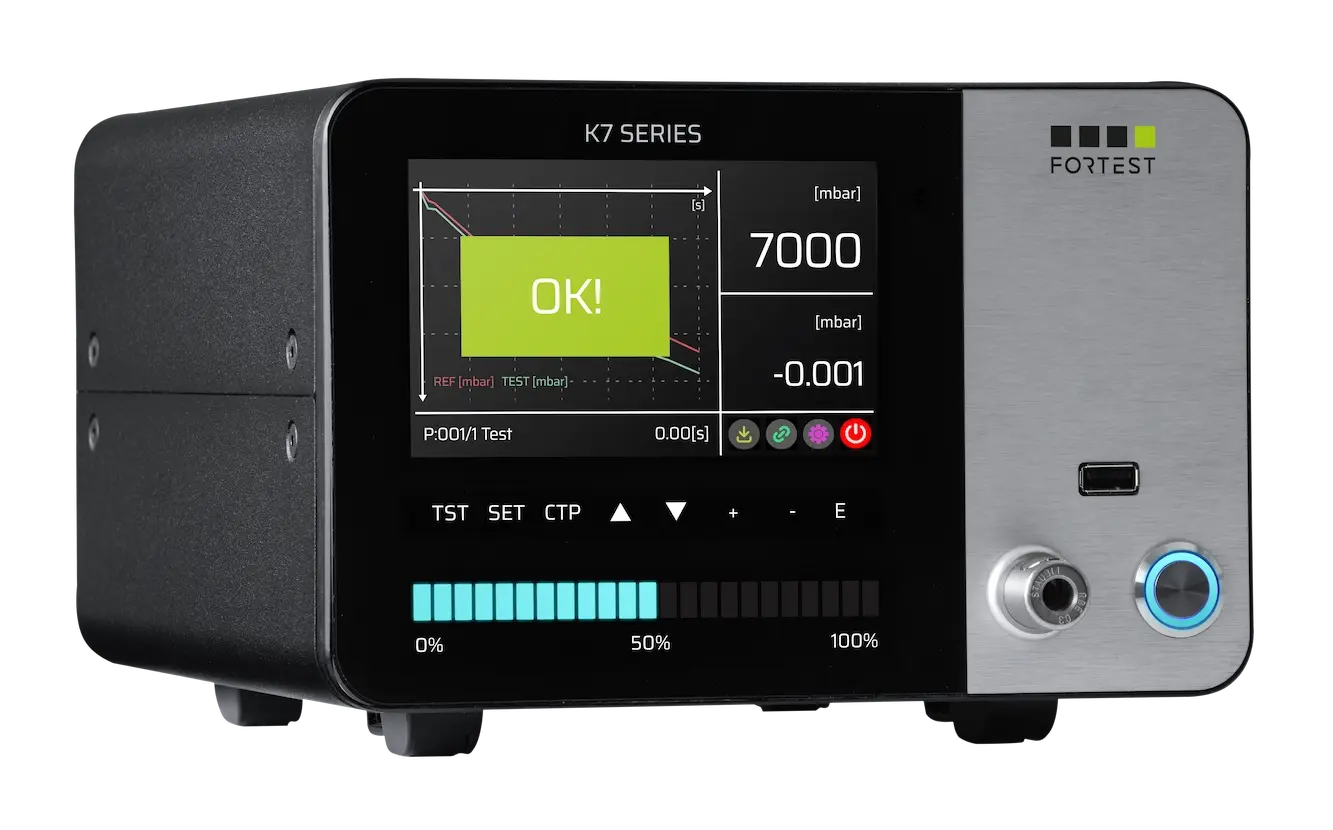

El diseño cuenta con un panel de vidrio templado de alta resistencia que protege una pantalla táctil capacitiva a color de 5,7″. La operatividad se hace intuitiva gracias a la barra LED dinámica y al teclado retroiluminado, ideales para el uso intensivo en producción.
Equipamiento de Serie Completo
El paquete estándar incluye el acoplador Stäubli®® para fugas calibradas, puerto USB para el almacenamiento de informes y actualización de firmware, además de un regulador de presión manual de precisión (disponible también en versión electrónica como opcional) y 300 programas de prueba.
Conectividad e Integración 4.0
El K7990 ofrece una comunicación total a través de Ethernet, RS232, RS485, USB, Bluetooth y Wi-Fi. La flexibilidad está garantizada por la compatibilidad con los protocolos más difundidos: Modbus-RTU, Profinet, EtherNet/IP y EtherCAT, asegurando el diálogo con sistemas PLC y MES.
| Modello | 0-1 bar e -1-0 bar | 1-2bar | 2-6bar | 6-15bar |
|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | 1%RDG+2cc | 1%RDG+2cc | 1%RDG+2cc | 1%RDG+2cc |
| Range di misura volume in cc | 0-500 cc | 0-500 cc | 0-500 cc | 0-500 cc |
| Risoluzione misura volume in cc | 0,1 cc | 0,1 cc | 0,1 cc | 0,1 cc |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensioni | L: 220 h:140 l:250 mm | |||
| Peso | 4 kg | |||
| Dimensioni display | 5.7” - 800x480 pixel | |||
| Range temperatura di funzionamento | 5-40 °C | |||
| Porte RS232 | 2 | |||
| Porte RS485 | 1 | |||
| Porta usb “master” | 1 | |||
| Porta usb “slave” | 1 | |||
| Porta ethernet | Optional (protocolli ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP) | |||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 4BCD | |||
| Segnali I/O ausiliari (optional) | 8 output programmable, 4 input programmable, 4BCD | |||
| Numero programmi | 300 | |||
| Memoria archivio prove | Advanced | |||
| Blocco con password | Yes | |||
| Nome programma | Yes , 16 characters | |||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
Datasheet K7990 ForTest – ITALIANO – REV.1 – PDF
Protocollo di comunicazione ForTest – PDF
Protocollo di comunicazione Modbus RTU – PDF
Data mapping Profinet ForTest – Revision-D – PDF
GSDML File ForTest – Revision-D – ZIP
Data mapping Profinet ForTest – Revision-H – PDF
GSDML File ForTest – Revision-H – ZIP
Data mapping EtherNet/IP ForTest – Revision-H – PDF
ESD File ForTest – Revision-H – EDS
Data mapping EtherCAT ForTest – Revision-H – PDF
XML File ForTest – Revision-H – XML
USB Drivers for Windows OS – Windows x86/x64 – ZIP
(*) Las interfaces basadas en Ethernet con protocolos de comunicación industriales estandarizados son opcionales y no están incluidas por defecto en el equipo. Además, en función de la disponibilidad de los módulos embedded que soportan dichos protocolos, es necesario hacer referencia al modelo específico y a la revisión hardware instalada, ya que los módulos se integran según la disponibilidad al momento del pedido.
