M6990

Instrumento de ensayo de estanqueidad entry-level de la serie M de ForTest


Aplicaciones:

  Mecánico   Medical
  Válvulas   Empaquetado
  Hidráulica   Neumática

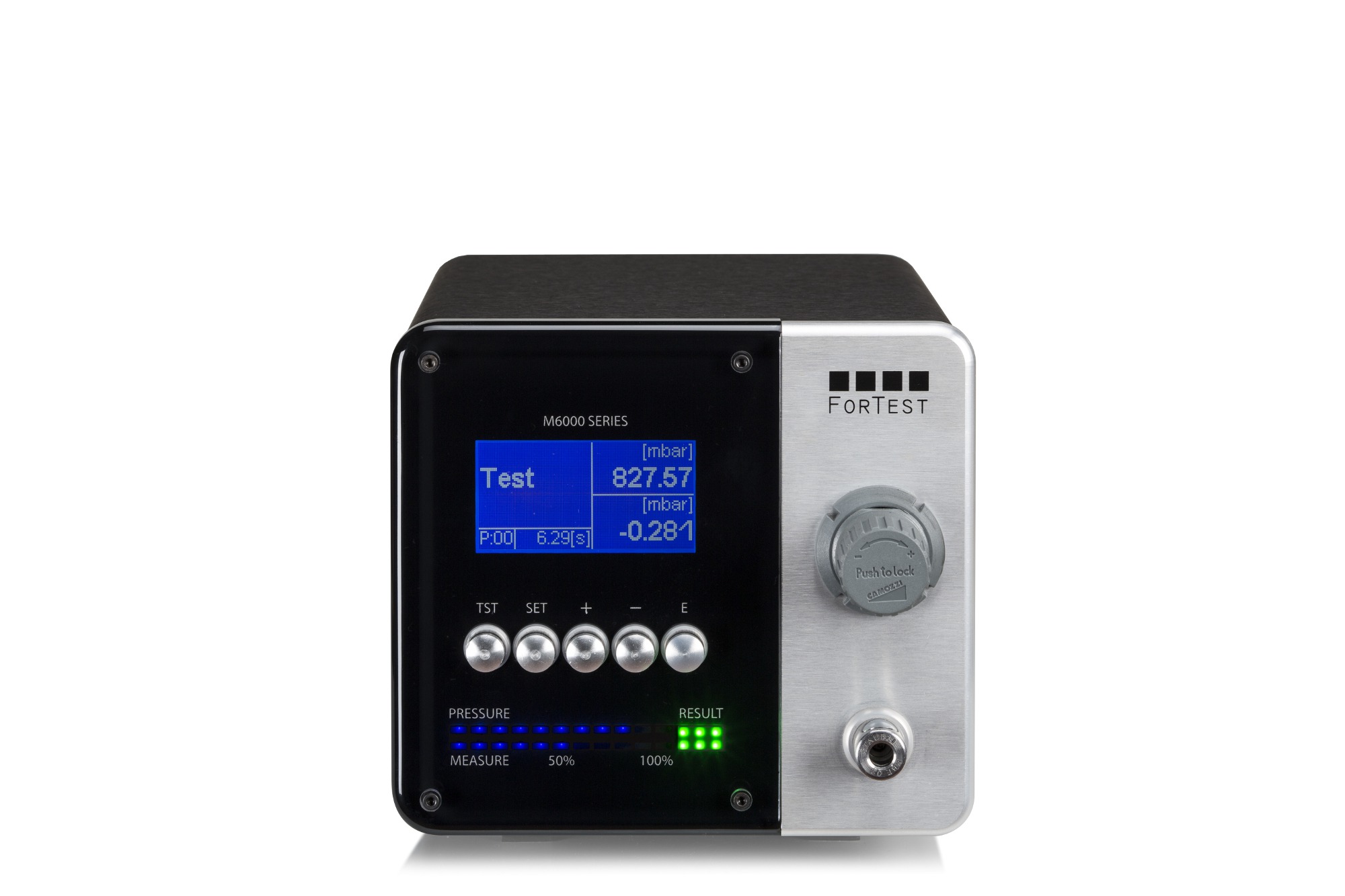

El M6990 es el nuevo  instrumento de ensayo de estanqueidad entry-level de la serie M de ForTest. El instrumento cuenta de display gráfico de 128x64 pixel iluminado azul, 5 comandos, tarjeta electrónica con hardware totalmente re visionado, frontal en plexiglass y con regulador de presión  frontal.

Con panel posterior de aluminio anodizado que integra elementos  neumáticos  y  conectores eléctricos de expansión.

Gracias al circuito neumático de vanguardia, el volumen  residual de ensayo ha sido anulado, volviendo el ensayo aun más rápido. El M6990 disponible con electroválvulas estándar o electroválvulas micro, reduciendo notablemente el tiempo de ensayo.

El instrumento dispone de presiones desde -1 a 10 Bar. El M6990 cuenta con un conector AUX para señales de expansión  a 24 Vdc, una salida USB, una RS232 óptoaislada y otra para redes industriales óptoaislada.

Dispone además de complementos externos como impresoras, racor Staubli frontal para conexión de fugas calibradas M0710, reguladores mecánicos de presión etc... El M6990, gracias a un hardware re visionado, cuenta con una precisión de 0,1 Pa permitiendo la ejecución fiable y veloz de ensayos.

Su simple interfaz, el menú de idiomas, el bargraph con indicación de presión de ensayo y de la caída detectada, los led RGB que indican pieza Buena o Mala, completan la instrumentación.

  • Se presenta en aluminio anodizado negro
  • Frontal en plexiglás- Lectura  de presión  y caída en mBar / mBar/s / Pa / hPA / cc/min / cc/h
  • Visor LCD desde 128X64 pixel iluminado azul
  • Regulador de presión  manual
  • Resolución de la medida de caída de presión de 0,1 Pa (por equipos hasta 1 bar)
  • Memoria contador de piezas y reloj Real Time Clock
  • 100 programas de ensayo programables por el operador
  • Puesta en marcha de normativas ISO accesibles por el operador
  • Conector con señales de expansión  a 24 Vdc
  • Salida RS232 óptoaislada
  • Salida para redes industriales  óptoaislada
  • Conector USB para conexión a PC
  • Temperatura de funcionamiento min. 5°C / max. 40 °C
  • Peso configuración base: 5 Kg.
  • Dimensiones: 180X160X200 mm.
  • Final de escala : (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 10000
  • Alimentación eléctrica posible : 24 Vdc
  • Neumática realizable para Tubos (mm) : 4x2,7, 6x4, 8x6
  • Gas de utilizo : Hidrógeno, Aire comprimido, Azote

  • Electroválvula de descarga externa con filtro
  • Válvula neumática 3 vías
  • Electroválvula de pilotaje
  • Pulsador externo de start
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongación señal AUX
  • Venturímetro
  • Filtro aire
  • Racor staubly macho
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • Software M Serie manager
  • TTY
  • Protocolo en serie
  • Fuente de alimentación de 24 VDC
  • PC propietario cable serie ---> M serie
  • 3-forma de válvulas neumáticas con válvula piloto
  • Impresora térmica sin cáscara
  • Cable adaptador AUX serie M ---> Serie ET
  • Remote Start / Cancelar / bueno / Rechazar
  • Software "Data Manager"
  • 5 micrones del filtro de aire

  • Neumática con micro electroválvulas veloces
  • Racor frontal para fuga calibrada Staubly©
  • Ingreso de Start a lógica bi-manual
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
