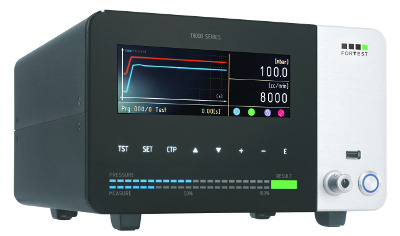

T8730

Probador de caudal

El T8730 es el equipo de ForTest dedicado a la medición de caudal (flow-test), diseñado para garantizar pruebas rápidas y precisas en componentes que requieren la verificación del paso de aire o gas.

Gracias a sensores másicos de alta calidad y a una resolución metrológica de vanguardia, es capaz de detectar obstrucciones o pérdidas de flujo con extrema estabilidad.

Equipado con la interfaz de video «ForTest HMI» y una pantalla táctil capacitiva de 6,2″, ofrece una visualización intuitiva de gráficos en tiempo real y la posibilidad de consultar estadísticas sobre los datos de ensayo a través del menú CTP. Su conectividad completa lo hace perfecto para la integración en líneas automáticas complejas y para los requisitos de la Industria 4.0, gracias a las interfaces opcionales Profinet, EtherNet/IP y EtherCAT.

Posibilidad de realizar medición continua mediante modalidad de trabajo específica.

Medición de caudal másico de alta precisión
Interfaz touchscreen capacitivo con pantalla a color de 6,2″
Regulador de presión electrónico integrado (opcional)
Conectividad total con soporte para buses de campo industriales
Posibilidad de actualización de firmware vía USB

Especialista en controles de caudal y obstrucción.
El T8730 nace para satisfacer las exigencias de ensayo donde el parámetro crítico es el volumen de aire que atraviesa un componente. Utilizando sensores de caudal másico (Mass Flow), el equipo mide con precisión el flujo independientemente de las variaciones de presión y temperatura ambiente. Es la solución ideal para testar la eficiencia de conductos, válvulas, quemadores y dispositivos médicos donde la verificación del libre paso o de la correcta calibración del flujo es fundamental.

Interfaz de video HMI y pantalla táctil de 6,2″
La experiencia de uso se centra en el sistema de video «ForTest HMI», que transforma el equipo en una verdadera estación de análisis. La amplia pantalla a color de 6,2″, protegida por un panel de vidrio templado capacitivo, permite visualizar gráficos de caudal claros y detallados. El teclado numérico integrado y la interfaz intuitiva facilitan la configuración de hasta 300 programas de prueba, haciendo que la operatividad sea rápida incluso para técnicos menos experimentados.

Electrónica de medición y blindaje de vanguardia
Para garantizar mediciones estables en cualquier condición, el T8730 adopta una sección de medición optoacoplada y una doble jaula de Faraday. Esta arquitectura protege los sensores de las interferencias electromagnéticas típicas de los ambientes industriales. La resolución de medición es extremadamente elevada, permitiendo interceptar mínimas variaciones de caudal y garantizando una repetibilidad del test de excelencia, reduciendo al mínimo los falsos descartes en producción.

Integración 4.0 y trazabilidad total
Diseñado para ser el corazón de sistemas automatizados, el equipo ofrece una dotación completa de interfaces: USB (para almacenamiento de datos y actualizaciones), RS232, RS485 y Can Bus de serie. Además está preparado para la integración de protocolos industriales avanzados como Profinet, EtherNet/IP y EtherCAT. La gestión de los datos de ensayo permite una trazabilidad total, permitiendo a las empresas monitorear constantemente la calidad de la producción e interactuar con los sistemas de gestión (MES).

Model	0-0,5 bar	0,5-6 bar	0-200 cc/min	0-5000 cc/min	0-10000 cc/min	0-20000 cc/min	0-50000 cc/min	0-100000 cc/min	0-200000 cc/min
Flow accuracy 1	-	-	1% RDG+0,1%FS	1% RDG+0,1%FS	1% RDG+0,1%FS	1% RDG+0,1%FS	1% RDG+0,1%FS	1% RDG+0,5%FS	1% RDG+0,5%FS
Flow measurement range 1	-	-	0-FS	0-FS	0-FS	0-FS	0-FS	0-FS	0-FS
Flow resolution	-	-	0,01 cc/min	1 cc/min	1 cc/min	1 cc/min	10 cc/min	100 cc/min	500 cc/min
Filling pressure accuracy	0,5%FS	0,5%FS	-	-	-	-	-	-	-
Filling pressure measurement range	0-FS	0-FS	-	-	-	-	-	-	-
Filling pressure resolution	0,01 mbar	0,1 mbar	-	-	-	-	-	-	-
Leak measurement accuracy in cc/’	-	-	-	-	-	-	-	-	-
Leak measurement range in cc/’	-	-	-	-	-	-	-	-	-
Leak measured measurement resolution in cc/’	-	-	-	-	-	-	-	-	-
Accuracy measure volume in cc	-	-	-	-	-	-	-	-	-
Volume range in cc	-	-	-	-	-	-	-	-	-
Volume measurement resolution in cc	-	-	-	-	-	-	-	-	-
Measure unit	mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
Dimensions	L:270 h:160 l:300 mm
Weight	8 kg
Display size	800x280 pixel
Operating temperature range	5-40 °C
RS232 ports	2
RS485 ports	1
“Master” USB port	1
“Slave” USB port	1
Ethernet port	Optional
I/O signals	Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliaries I/O signals (optional)	8 output programmable, 4 input programmable, 4BCD
Number of programs	300
Test archive memory	Advanced
Password block	Yes
Program name	Yes, 16 characters
Note	The resolution to be considered for accuracy is always 1 Pa. Reference Normatives: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779 The resolution for uncertainty calculation is 1 Pa up to 10 bar. The flow measurement of the flow meters is of mass type and referred to the reference condition of 0°C - 1013,25mbar. Flow measurement of leak test equipment is volumetric. Accuracy data are referred to and guaranteed under laboratory calibration conditions. The accuracy of the flow measurement is referred up to 2 bar, for higher pressures variations are possible depending on the characteristics of the model. For measurement scales greater than the limits indicated, the accuracy will be specified in the offer phase.

Electroválvula de descarga externa con filtro
Pulsador externo de start
Botonera externa start/abort
Botonera externa selección 4 programas
Pedal de start
Lector de código de barras
Etiqueta adhesiva para impresora 4500pz
Cable prolongador señales AUX
Filtro aire
Racor Stäubli® macho
Grifo micrométrico de precisión
Grifo micrométrico
PC Software Leak Test Manager
Cable serie propietario PC – Serie T
Sonda externa temperatura
PC Software Data Manager
Racor Stäubli® hembra
Impresora térmica con despegador
Impresora térmica sin despegador
Cable adaptador AUX Serie T – Serie ET
Pulsador Start/Abort/Bueno/Descarte
Filtro aire 5 micrones

Neumática para llenados rápidos – (ESTÁNDAR)
Racor frontal para fuga calibrada Stäubli®©
Regulador de presión de precisión frontal
Regulador Electrónico de presión
Circuito de autocero presión primaria
Pre-Llenado
Lectura presión primaria en espera
Salida secundaria de Descarte (tercer resultado)
Medida barométrica
Salida Analógica Pérdida
Tarjeta expansión I/O 24 Vdc
Entrada de Start a lógica bi-manual
Toma Ethernet/TCP-IP
Puerto USB Activo – (ESTÁNDAR)
Conexión WI-FI
Conexión Bluetooth Low Energy
Kit mando radio remoto selección programas/start
Medida de alta resolución (1M ptos AD) – (ESTÁNDAR)
Interfaz Profinet
Interfaz EtherNet/IP
Interfaz EtherCAT

(*) Le interfacce Ethernet-based con protocolli di comunicazione industriali standardizzati sono opzionali e non incluse di default nello strumento. Inoltre, in funzione della disponibilità dei moduli embedded che supportano tali protocolli, è necessario fare riferimento allo specifico modello e alla revisione hardware installata, poiché i moduli vengono integrati in base alla disponibilità al momento dell’ordine.
