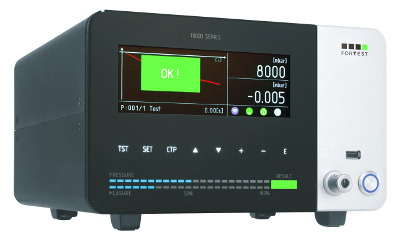

T8980

Instrumento de ensayo de estanqueidad universal “compliance” con interceptación


Aplicaciones:

  Automoción   Empaquetado
  Neumática   Válvulas
  Pinzas de freno

Ensayos con interceptación.
En algunas situaciones particulares, o cuando la pérdida máxima admisible sea demasiado pequeña, la única solución es encerrar la pieza de ensayo dentro de una campana hermética y pasar de un sistema “compliance” a interceptación, como el nuevo T8980.
Este instrumento tiene 2 unidades de medida, la primera inyecta el aire de test dentro de la pieza de ensayo, la segunda mide el aumento de presión en el interior de la crujía de la campana de contención. Por lo tanto, si la pieza de ensayo tiene una pérdida, transferirá la carga de presión en la campana, aumentando la presión en el interior de la misma, que será detectada por la unidad de medida pérdidas.
De esta manera, con total seguridad, se pueden utilizar presiones de ensayo muy altas (también 100 bar) y detectar fugas extremamente bajas, también el cuestión de pocos cc/h.



Pérdidas visibles de pocos cc/h Presión de ensayo hasta de 100 bar Unidades de medida independientes

Conexiones sin límites.
La dotación del nuevo T8980 comprende puertos usb slave, RS232, RS485, Can bus y TTY. Como opción se pueden montar un puerto ethernet y un conector 26 polos con 4 entradas y 8 salidas completamente programables, para la conexión a la interfaz de válvulas externas, barreras de seguridad, interruptores, etc…
En el panel frontal se ha montado un puerto usb master para la conexión de una memoria usb, para permitir la memorización de los ensayos realizados, el backup/restore de los parámetros y la actualización del firmware del instrumento.
La conexión con impresoras térmicas, lectores bar-code / data-matrix y marcadoras se realiza de manera automática mediante menú interno.


Usb key Salidas de alta potencia RS232, RS485, Can, TTY Ethernet y conector auxiliar

Medida cada vez mejor.
La tecnología compliance, por su naturaleza, permite una sensibilidad de medida aún mejor que la de caída absoluta, garantizando una resolución de caída de 0,1 Pa hasta de 6 bar de prueba.
La adopción de nuevos sensores de presión, junto a la sección de medida con tecnología de centrado en ventanas y doble jaula de Faraday optoaislada, permitió una ulterior mejora de los rendimientos del instrumento.


Tecnología “compliance” Tecnología de centrado en ventanas Resolución de 0,1 Pa hasta de 6 bar

Sección neumática optimizada.
El montaje de electroválvulas de nueva generación han permitido el aumento del 30% de la velocidad de llenado respecto al modelo anterior, manteniendo inalterada la fiabilidad en el tiempo. Nuestros instrumentos no necesitan costosos mantenimientos en la sección neumática, al contrario, nuestro objetivo es que sean cada vez más fiables y duraderos.


Velocidad de llenado +30% Gran resistencia a la humedad Ningún mantenimiento periódico

Diseño innovador.
Lo que parece sólo un funcionamiento de diseño, en realidad esconde un profundo estudio para simplificar al máximo el uso y la comprensión del instrumento.
El panel frontal está realizado en una plancha única de vidrio temperado y aluminio, que lo hacen extremadamente fácil de limpiar, es por lo tanto T8980 adecuado tanto para el uso en laboratorio como en línea de producción.
Los menús internos amplios son de fácil comprensión, y la interfaz gráfica está estudiada para mostrar sólo las informaciones importantes.
Todo está exactamente donde debería estar.


Interfaz user-friendly Fácil limpieza Uso en sectores a 360°



Modelo 0-0,5 bar 0,5-6 bar 6-10 bar 10-20 bar 20-50 bar
Precisión Dp / capacidad 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Alcance de medida Dp / capacidad 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Resolución Dp / capacidad 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,01 mbar
Precisión presión de llenado 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Alcance de medida presión de llenado 0-FS 0-FS 0-FS 0-FS 0-FS
Resolución presión de llenado 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar
Precisión medida pérdida en cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Alcance de medida pérdida en cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Resolución medida pérdida en cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Precisión medida volumen en cc 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min
Alcance de medida volumen en cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc
Resolución medida volumen en cc 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min
Unidad de medida mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensiones 270X160X300 mm
Peso 8 kg
Dimensiones pantalla 800x280 pixel
Alcance temperatura de funcionamiento 5-40 °C
Puertas RS232 2
Puertas RS485 1
Puerto usb “master” 1
Puerto usb “slave” 1
Puerto ethernet Optional
Señales I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Señales I/O auxiliares (opcional) 8 output programmable, 4 input programmable, 4BCD
Número programas 300
Memoria archivo pruebas Advanced
Bloqueo con contraseña Yes
Nombre programa Yes, 16 characters
Patrones de referencia EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Electroválvula de descarga externa con filtro
  • Pulsador externo de start
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongación señal AUX
  • Venturímetro
  • Filtro aire
  • Racor staubly macho
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • Software M Serie manager
  • TTY
  • Protocolo en serie
  • Grupo válvula "cilindro" con filtros
  • PC propietario cable serie ---> M serie
  • Sonda de temperatura externa
  • MIXER-07
  • Software Data Manager
  • Staubli hembra de montaje
  • Impresora térmica con despegado
  • Impresora térmica sin cáscara
  • Cable adaptador AUX serie M ---> Serie ET
  • Remote Start / Cancelar / bueno / Rechazar
  • 5 micrones del filtro de aire

  • Neumática con micro electroválvulas veloces
  • Racor frontal para fuga calibrada Staubly©
  • Regalador de presión de precisión frontal - (STANDARD)
  • Modulo neumático de mesura remota
  • Regalador Electrónico de presión
  • Circuito de auto cero presión primaria - (STANDARD)
  • Pre-Rellenado
  • Lectura presión primaria atendida.
  • Salida secundaria de Descarte (tercer resultado)
  • Salida Analógica de Pérdida
  • Tarjeta de expansión I/O 24 Vdc
  • Ingreso de Start a lógica bi-manual
  • Entrada Ethernet/TCP-IP
  • Puerta USB Activa
  • Conexión WI-FI
  • Kit comando radio remoto selección programa/start
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
  • Medidor para mesura volumen de la pieza.
  • Rama doble del rifle de las presiones pre-regulado
