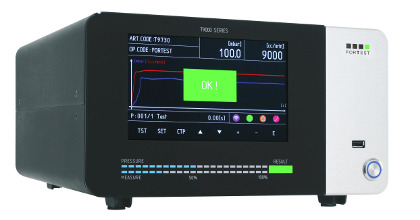

T9731

High-performance Flow Test instrument with continuous measurement for EN 14683

El T9731 está diseñado específicamente para medir el caudal de aire adecuado en total cumplimiento de la norma EN 14683 para probar las mascarilla quirúrgicas.

Como se indica en el diagrama C.1 de la página 12 de la norma EN 14683, el instrumento está equipado con dos caudalímetros de aire del tipo Mass-flow con escalas 0,0...20,0 nLitros/minuto (2.12 del diagrama - punto C.2.1) válvula servoaccionada controlada desde el software (10 del diagrama - punto C.2.4), y un doble manómetro / medición de presión diferencial (M1 y M2) como se indica expresamente en el punto C.2.2 .

Para cumplir tanto con las normas de acreditación ISO como con las expectativas de la norma de referencia, las mediciones de presión en modo "Diferencial" (o caída de presión) se producen en Pa o Pa/cm2 en caso de que el área de la muestra se configure en el menú TST con un área diferente a 1,00 cm2.



Automatic pressure regulator Measurement up to 20,000 cc/min Resolution starting from 0.1 cc/min

La "forma corta" de conexión adjunta a los manuales permite la conexión a una bomba de vacío externa (C.2.3), no suministrada.

Un parámetro especial "desviación del sensor de caudal" permite una comparación continua de los dos sensores de medición de caudal (puede excluirse ajustando el umbral al 0%)
con el fin de cumplir en el modo Run-Time con la validación de C.2.5.5.

Además de lo exigido en la legislación, la instrumentación deberá ser capaz de medir tanto las presiones diferenciales
presiones diferenciales (pérdida de presión (cabeza de la boquilla) y presión relativa (cabeza de la boquilla) tanto para realizar pruebas indistintamente a un caudal controlado que a una presión constante.

Completan las características todas las opciones ya presentes en la gama T9000 como ISO, trazabilidad LAN, Wifi, BLE , puertos de comunicación, señales AUX como se indica más detalladamente en el manual de usuario.


Usb key RS232, RS485, Can, TTY Ethernet TCP/IP and auxiliary connectors


El T9731- EN 14683 es capaz de realizar de la siguiente manera totalmente automática todos los procedimientos que requiere la regulación:

- Pruebas de "transpirabilidad", poniendo la prueba en modo "CAÍDA DE PRESIÓN" según el procedimiento C.4;
- Pruebas de "validación de la herramienta" (C.2.5.5) Parte 1 de la relevancia del flujo de masa
- Pruebas de "validación del equipo" (C.2.5.5) parte 2 de Mass-Flow Zero Flow Seal

Interfaz avanzada.
Hemos pensado en la serie T9000 como la máxima expresión de la tecnología en los sistemas de medición, con una interfaz avanzada que resulta útil para el análisis y los estudios en la fase de prototipo o preserie, así como para las pruebas en la línea de producción. La gran pantalla a color de 7", integrada en un panel de vidrio capacitivo, permite una total interacción en los menús internos y de la pantalla principal, y el archivo de pruebas "smart"
contiene datos diarios, mensuales y específicos de cada programa de pruebas, para mantener controlado el nivel de calidad de sus productos.


User friendly interface Easy to clean Use in sectors at 360°



UNI EN 14683



Escala completa de 10 mbar a 10,000 cc/min

Precisión de la medición del caudal : 1% RDG + 0,1% FS
Resolución de la medición del caudal : 1 cc/min
Precisión de la presión directa : 0,5% RDG + 3 DGT
Resolución de la presión directa : 0,001 mbar (0,1 Pa)

Para obtener más información técnica, consulte la hoja de datos en PDF

Download PDF datasheet UNI EN 14683
