T9740

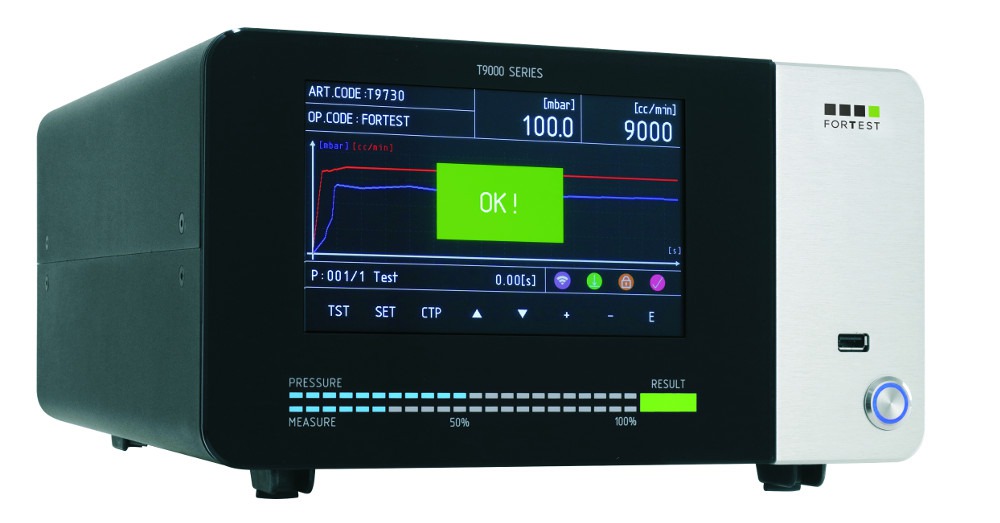

Instrumento de ensayo de estanqueidad high-performance RFO


Medida de estanqueidad RFO.
La tecnología “RFO” es la última evolución en la instrumentación de medida de estanqueidad continua, especifica para aplicaciones con altas variaciones de valores de capacidad y con la necesidad de una muy rápida regulación de la presión, para compensar estas diferentes pérdidas de carga.
Típicas aplicaciones son los test de estanqueidad de cámaras herméticas de calderas, cabinas de auto, tractores o tir, chimeneas, etc., donde las presiones de test solicitadas son muy bajas (0,5…10 mbar) y por lo tanto la regulación de la presión debe ser extremadamente estable y precisa.



Regulación de presiones muy bajas (0,5…10 mbar) Regulador electrónico automático Compensación presión “Real Flow Output”

Interfaz avanzada.
Hemos pensado la serie T9000 como la expresión máxima de la tecnología en los sistemas de medida, equipándolo con una interfaz avanzada, útil para análisis y estudios en fase de prototipos o pre-serie, como también para los test en línea de producción.
La gran pantalla a colores de 7”, empotrada en un panel de vidrio capacitivo, permite la interacción total en los menús internos y en la main-screen, y el archivo ensayos “smart” contiene funciones de análisis diarios, mensuales y específicos para cada programa de test, para mantener controlado el nivel de la calidad de Vuestros productos.


Pantalla 7” full-táctil Capacidad de análisis avanzada Archivo ensayos “smart”

Conexiones sin límites.
La dotación del nuevo T9740 comprende puertos usb slave, RS232, RS485, Can bus y TTY. Como opción se pueden montar un puerto ethernet y un conector 26 polos con 4 entradas y 8 salidas completamente programables, para la conexión a la interfaz de válvulas externas, barreras de seguridad, interruptores, etc…
En el frontal se ha montado un puerto usb master para la conexión de una memoria usb, para permitir la memorización de los ensayos realizados, el backup/restore de los parámetros y la actualización del firmware del instrumento.
La conexión con impresoras térmicas, lectores bar-code / data-matrix y marcadoras se realiza de manera automática mediante menú interno.


Usb key Salidas de alta potencia RS232, RS485, Can, TTY Ethernet y conector auxiliar

Tecnología al top de la categoría.
Hemos decidido no hacer concesiones en el equipamiento T9740, montando los mejores componentes disponibles en la actualidad, como el regulador electrónico piezoeléctrico que garantiza una regulación estable y repetitiva, o el sensor “Coriolis” de amplio alcance de lectura, o las válvulas específicas para este modelo, con una duración estimada en decenas de millones de ciclos.
Todos estos agregados permiten tener rendimientos de precisión y estabilidad nunca antes vistos.
La resolución de medida parte de 0,1 cc/min en base al fondo escala, variable de 10 a 100 l/min, con presiones máximas de 100 mbar.


Regulador de presión automático Medición hasta 100 l/min Resolución a partir de 0,1 l/min

Sección neumática a medida.
Para evitar sobrecalentamientos debidos a largos tiempos de activación del circuito de llenado, hemos estudiado particulares válvulas neumáticas de alta capacidad, que, además de no temer al calor, llenan más rápidamente la pieza de ensayo, haciendo adecuado T8710 también en el test en piezas con volúmenes importantes.
Todo esto, manteniendo la histórica fiabilidad de ForTest.


Válvulas neumáticas anti-calor Velocidad de llenado elevada Ningún mantenimiento periódico




Modelo 0-0,005 bar 0-0,01 bar 0-0,05 bar 0-0,1 bar 0-10 l/min 0-20 l/min 0-50 l/min 0-83,3 l/min 0-100 l/min
Precisión Dp / capacidad 1 - - - - 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+1%FS 1% RDG+1%FS 1% RDG+1%FS
Alcance de medida Dp / capacidad 1 - - - - 0-FS 0-FS 0-FS 0-FS 0-FS
Resolución Dp / capacidad - - - - 0,1 l/h 0,1 l/h 1 l/h 1 l/h 5 l/h
Precisión presión de llenado 0,25%FS 0,25%FS 0,5%FS 0,5%FS - - - - -
Alcance de medida presión de llenado 0-FS 0-FS 0-FS 0-FS - - - - -
Resolución presión de llenado 0,005 mbar 0,005 mbar 0,01 mbar 0,01 mbar - - - - -
Precisión medida pérdida en cc/’ - - - - - - - - -
Alcance de medida pérdida en cc/’ - - - - - - - - -
Resolución medida pérdida en cc/’ - - - - - - - - -
Precisión medida volumen en cc - - - - - - - - -
Alcance de medida volumen en cc - - - - - - - - -
Resolución medida volumen en cc - - - - - - - - -
Unidad de medida mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
Dimensiones 300x160x350 mm
Peso 10 kg
Dimensiones pantalla 800x480 pixel
Alcance temperatura de funcionamiento 5-40 °C
Puertas RS232 2
Puertas RS485 1
Puerto usb “master” 1
Puerto usb “slave” 1
Puerto ethernet Optional
Señales I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Señales I/O auxiliares (opcional) 8 output programmable, 4 input programmable, 4BCD
Número programas 300
Memoria archivo pruebas Advanced
Bloqueo con contraseña Yes
Nombre programa Yes, 16 characters
Patrones de referencia EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Pulsador externo de start
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongación señal AUX
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • Software M Serie manager
  • TTY
  • Protocolo en serie
  • PC propietario cable serie ---> M serie
  • Sonda de temperatura externa
  • MIXER-07
  • Software Data Manager
  • Impresora térmica sin cáscara
  • Cable adaptador AUX serie M ---> Serie ET
  • Remote Start / Cancelar / bueno / Rechazar
  • Software "Data Manager"
  • 5 micrones del filtro de aire

  • Regalador Electrónico de presión - (STANDARD)
  • Circuito de auto cero presión primaria - (STANDARD)
  • Lectura presión primaria atendida. - (STANDARD)
  • Salida secundaria de Descarte (tercer resultado)
  • Salida Analógica de Pérdida
  • Tarjeta de expansión I/O 24 Vdc
  • Ingreso de Start a lógica bi-manual
  • Entrada Ethernet/TCP-IP
  • Puerta USB Activa
  • Conexión WI-FI
  • Kit comando radio remoto selección programa/start
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
  • Medida indirecta de caudal.
