K7890

Probador de estanqueidad de caída absoluta bicanal

Para quienes buscan una productividad aún mayor en el control de estanqueidad, la solución es un equipo bicanal como K7890, que incluye en un chasis estándar 2 canales de medición independientes, permitiendo el test simultáneo de 2 piezas.

Es adecuado para todos los sectores industriales (automovilístico, médico, oleohidráulico, electrodoméstico, e-mobility, aeronáutica y defensa) gracias a la elevada configurabilidad de opcionales y escalas de medición.

Doble productividad
Dimensiones compactas
Adecuado para todos los sectores
Pantalla y teclado táctil capacitivos

Sectores de Aplicación

Diseño Compacto y Rendimiento Bicanal
El K7890 representa la última innovación de ForTest en el campo del control de estanqueidad. Aunque integra una tecnología bicanal, el equipo está contenido en la misma carcasa ultracompacta del modelo monocanal K8990, estableciéndose como el dispositivo más compacto de su categoría. Esta configuración es ideal para el ensayo de pares de faros o componentes de doble cámara, permitiendo reducir a la mitad los tiempos de prueba sin renunciar a la flexibilidad y confiabilidad que caracterizan la serie K.

Interfaz de Usuario y Robustez Industrial

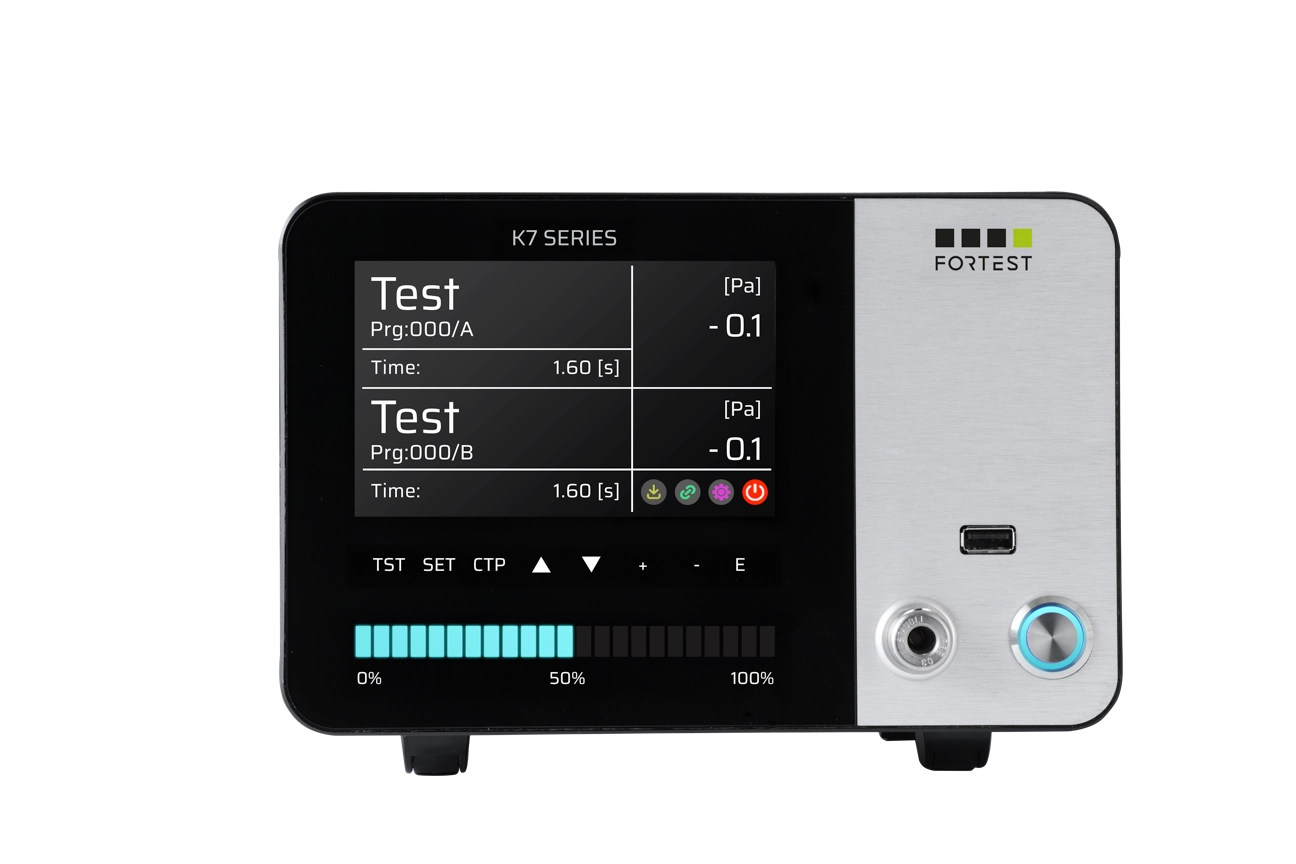

La experiencia de uso está revolucionada por una HMI de nueva generación. El panel frontal de vidrio templado, diseñado para resistir ciclos continuos en ambientes productivos severos, aloja una pantalla TFT a color de 5,7″ con interfaz táctil capacitiva. El control se vuelve aún más intuitivo gracias a una barra LED dinámica para el monitoreo inmediato de los procesos y un teclado retroiluminado.

Configuración Neumática y Precisión
El K7890 ofrece versatilidad en la gestión de las presiones, con escalas de medida que cubren un rango de –1 a 15 bar. El equipo está disponible con dos modalidades de regulación: manual de alta precisión o electrónica automática. La dotación de serie comprende 300 programas de prueba configurables, un puerto USB para el registro de datos y la conexión Stäubli®® dedicada al acople de las fugas calibradas para la verificación periódica de la calibración.

Conectividad Total e Integración 4.0
En el frente de la comunicación, el K7890 no tiene límites. Además de las interfaces estándar como Ethernet, RS232, RS485 y USB, el dispositivo integra módulos inalámbricos Bluetooth y Wi-Fi. Para una perfecta interoperabilidad con sistemas PLC, SCADA y MES en perspectiva de Industria 4.0, el equipo es expandible con los principales protocolos de campo, incluyendo Modbus RTU, Profinet, EtherNet/IP y EtherCAT.

Model	0-1bar	1-2bar	2-6bar	6-10bar	10-15bar
Accuracy Dp	0,5% RDG+3DGT	0,5% RDG+3DGT	0,5% RDG+3DGT	0,5% RDG+3DGT	0,5% RDG+3DGT
Range of measurements Dp	0-65 mbar	0-65 mbar	0-65 mbar	0-650 mbar	0-650 mbar
Resolution Dp	0,001 mbar	0,002 mbar	0,005 mbar	0,01 mbar	0,1 mbar
Direct pressure accuracy	0,5%FS	0,5%FS	0,5%FS	0,5%FS	0,5%FS
Direct pressure measurement range	0-FS	0-FS	0-FS	0-FS	0-FS
Direct pressure resolution	0,1 mbar	0,1 mbar	0,1 mbar	1 mbar	1 mbar
Accuracy measuring loss in cc/’	1%RDG+0,03cc/min	1%RDG+0,03cc/min	1%RDG+0,03cc/min	1%RDG+0,03cc/min	1%RDG+0,03cc/min
Measurement range in cc/’	0-10 cc/min	0-10 cc/min	0-10 cc/min	0-10 cc/min	0-10 cc/min
Measured measurement resolution in cc/’	0,01 cc/min	0,01 cc/min	0,01 cc/min	0,01 cc/min	0,01 cc/min
Accuracy measure volume in cc	1%RDG+2cc/min	1%RDG+2cc/min	1%RDG+2cc/min	1%RDG+2cc/min	-
Volume range in cc	0-500 cc	0-500 cc	0-500 cc	0-500 cc	-
Volume measurement resolution in cc	0,1 cc	0,1 cc	0,1 cc	0,1 cc	-
Measure unit	mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions	L: 220 h:140 l:250 mm
Weight	4 kg
Display size	5.7” - 800x480 pixel
Operating temperature range	5-40 °C
RS232 ports	2
RS485 ports	1
“master” usb port	1
“slave” usb port	1
Ethernet port	Optional (protocolli ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP)
I/O signals	Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliaries	8 output programmable, 4 input programmable, 4BCD
Number of programs	300
Test archive memory	Advanced
Password block	Yes
Program name	Yes , 16 characters
Note	The resolution to be considered for accuracy is always 1 Pa. Reference Normatives: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779 The resolution for uncertainty calculation is 1 Pa up to 10 bar. The flow measurement of the flow meters is of mass type and referred to the reference condition of 0°C - 1013,25mbar. Flow measurement of leak test equipment is volumetric. Accuracy data are referred to and guaranteed under laboratory calibration conditions. The accuracy of the flow measurement is referred up to 2 bar, for higher pressures variations are possible depending on the characteristics of the model. For measurement scales greater than the limits indicated, the accuracy will be specified in the offer phase.

Electroválvula de descarga externa con filtro
Pulsador externo de start
Botonera externa start/abort
Botonera externa selección 4 programas
Pedal de start
Lector de código de barras
Etiqueta adhesiva para impresora 4500pz
Cable prolongador señales AUX
Venturi
Filtro aire
Racor Stäubli® macho
Grifo micrométrico de precisión
Grifo micrométrico
PC Software K-Series Manager

Válvula de descarga interna
Regulador de presión de precisión frontal – (ESTÁNDAR)
Regulador Electrónico de presión
Tarjeta expansión I/O 24 Vdc
Entrada de Start a lógica bi-manual
Puerto Ethernet/TCP-IP
Puerto EtherNet/IP
Puerto EtherCAT
Puerto Profinet
Puerto USB Activo – (ESTÁNDAR)
Interfaz Bluetooth Low Energy – (STANDARD)
Conexión WI-FI
Medida de alta resolución (1M ptos AD) – (ESTÁNDAR)

(*) Las interfaces basadas en Ethernet con protocolos de comunicación industriales estandarizados son opcionales y no están incluidas por defecto en el equipo. Además, en función de la disponibilidad de los módulos embedded que soportan dichos protocolos, es necesario hacer referencia al modelo específico y a la revisión hardware instalada, ya que los módulos se integran según la disponibilidad al momento del pedido.
