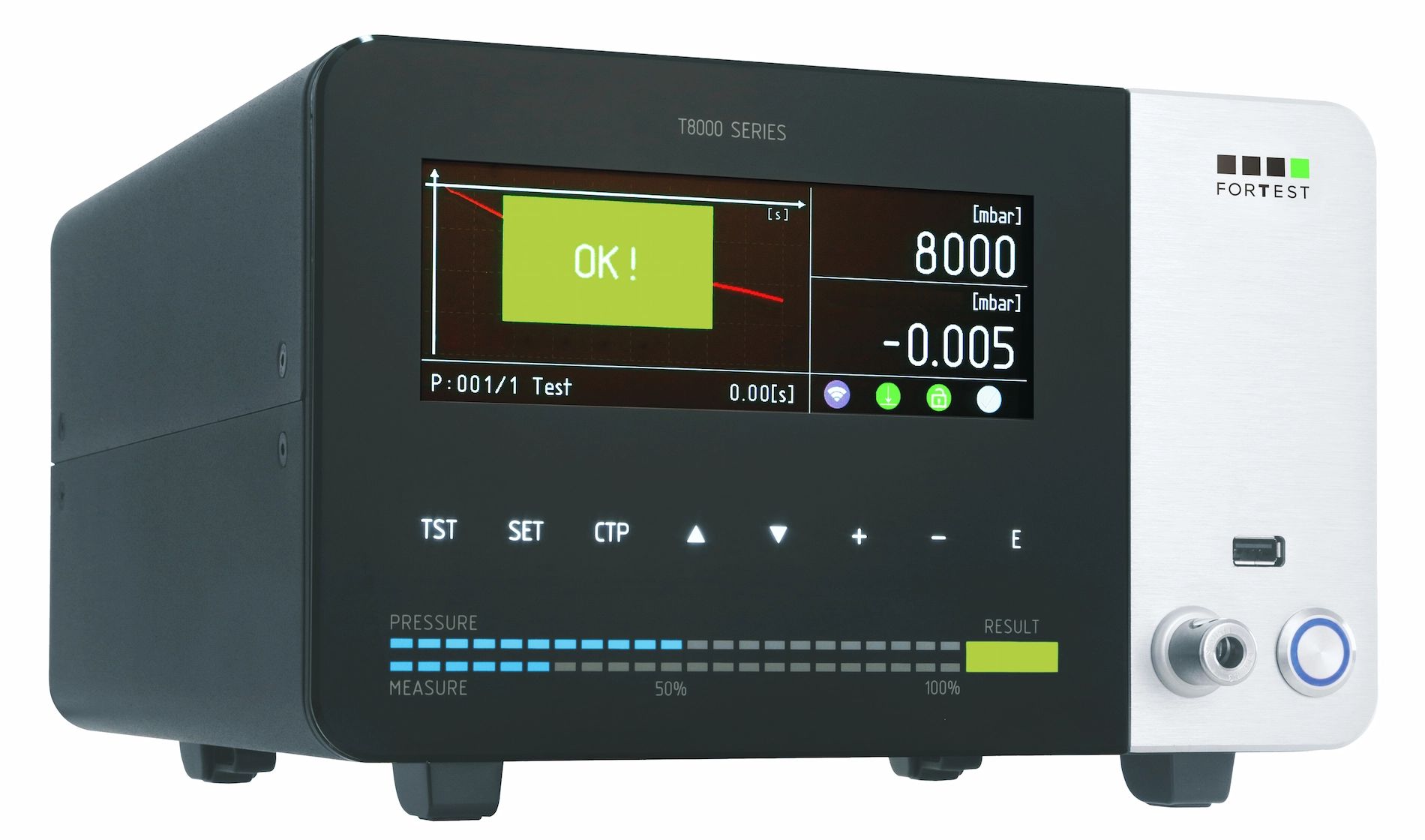

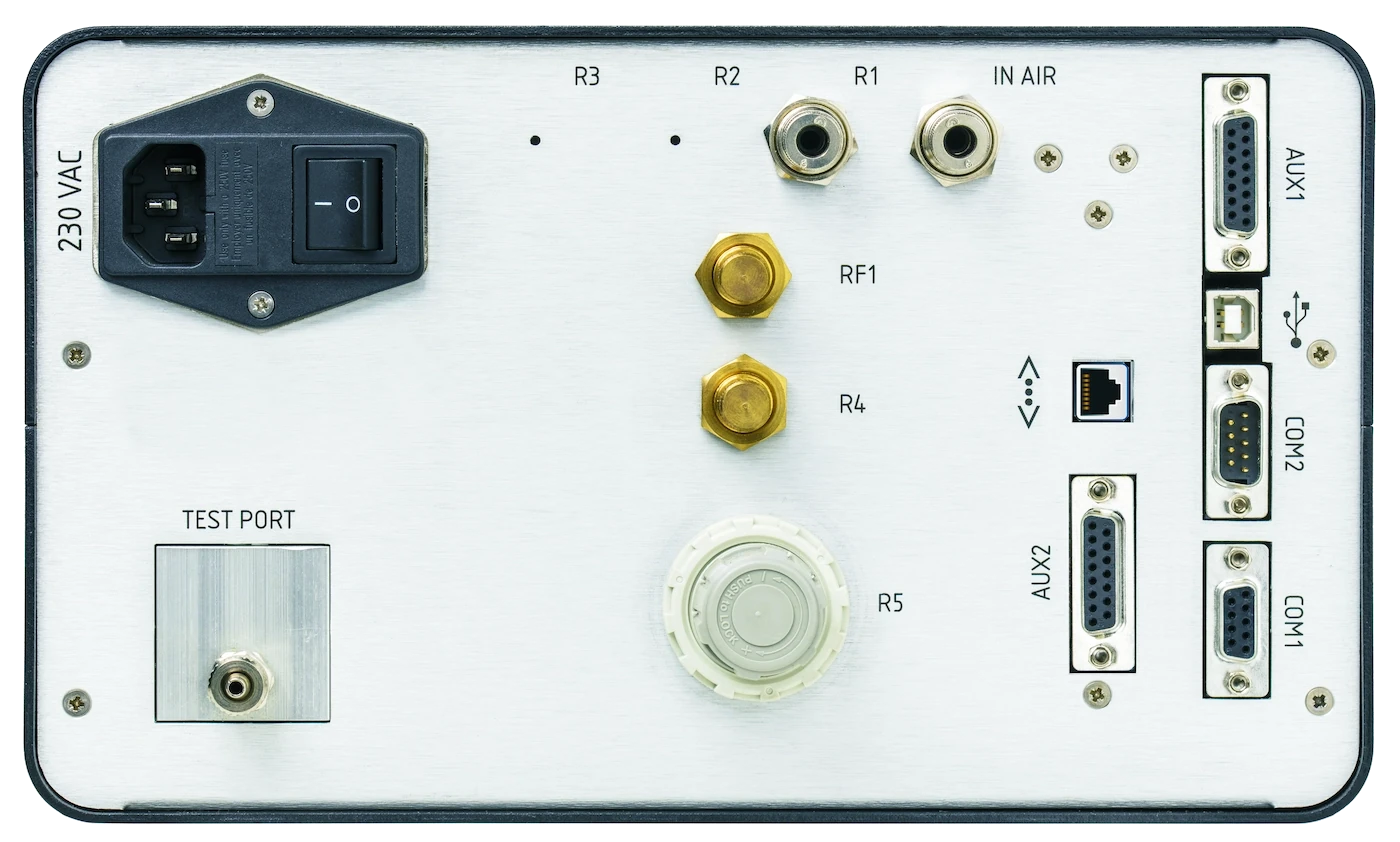

FORTEST_T8990_absolute_decay_leak_tester - RGB T8000_retro

T8060

Equipo probador de estanqueidad diferencial estándar level

ForTest T8060 es un equipo de excelencia para el control de estanqueidad por caída de presión diferencial, diseñado para garantizar máxima precisión y confiabilidad en contextos industriales alcanzando una resolución de 0,1 Pa.

El dispositivo se distingue por su innovadora interfaz de vídeo «ForTest HMI» con pantalla táctil capacitiva en color de 6,2 pulgadas, que simplifica la programación y la supervisión de los ciclos de prueba.

La conectividad avanzada (USB, RS232, RS485 y bus de campo opcionales basados en Ethernet) y la robusta sección neumática lo hacen ideal para la integración en líneas de producción automáticas, garantizando pruebas rápidas y almacenamiento seguro de los datos.

  • Tecnología Diferencial de Alta Precisión
  • Interfaz Touch-Screen HMI de 6.2″
  • Conectividad Completa e Integración Industrial

Solicita información
Configura el producto

Excelencia en el Control Diferencial
Diseñado para garantizar una sensibilidad extrema, este equipo es capaz de detectar fugas infinitesimales con una estabilidad sin igual, superando los límites de los sistemas de caída absoluta tradicionales en las aplicaciones más críticas.

Interfaz de Video y Display de 6,2″
La experiencia del usuario es revolucionada por el sistema ForTest HMI, que gestiona una amplia pantalla a color de 6,2″. El panel frontal de vidrio templado con tecnología táctil capacitiva ofrece una interacción fluida e intuitiva, permitiendo visualizar gráficos de prueba detallados y programar los parámetros con pocos toques.

Precisión Metrológica Superior
Gracias a la sección de medición más avanzada del mundo, el T8060 cuenta con una resolución real de 0,1 Pa. La integración de la doble jaula de Faraday optoacoplada y la tecnología de centrado en ventanas reducen los tiempos de estabilización a menos de 18 ms, garantizando medidas estables y totalmente libres de interferencias electrónicas.

Neumática de Alta Velocidad
La sección neumática ha sido completamente rediseñada con electroválvulas de nueva generación, permitiendo un incremento del 50% en la velocidad de llenado respecto a los modelos anteriores. Esto se traduce en una drástica reducción de los tiempos de ciclo, optimizando la productividad de las líneas automáticas de alta cadencia.

Conectividad Sin Límites para la Industria 4.0
El T8060 es un dispositivo nativo digital, equipado con puertos USB, RS232, RS485 y protocolos industriales como Profinet, EtherNet/IP y EtherCAT. El puerto USB Master frontal facilita el guardado de las pruebas, el backup de los parámetros y la integración inmediata con sistemas MES y PLC.

Diseño Robusto y Funcional
La combinación entre vidrio templado y aluminio hace que el T8060 sea extremadamente resistente y fácil de higienizar, haciéndolo adecuado tanto para uso en laboratorio como en ambientes productivos exigentes. Cada componente está diseñado para reducir al mínimo el mantenimiento, garantizando confiabilidad y precisión a largo plazo.

Model 0-0,2 bar 0-0,5 bar 0-1 bar 0-2 bar 0-3 bar 0-6 bar 0-10 bar 0-15 bar
Accuracy Dp 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Range of measurements Dp 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar
Resolution Dp 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,01 mbar 0,01 mbar
Direct pressure accuracy 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS 1,0%FS
Direct pressure measurement range 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Direct pressure resolution 0,01 mbar 0,01 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar 1  mbar 1 mbar
Accuracy measuring loss in cc/’ 1%RDG+0,01cc/min 1%RDG+0,01cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Measurement range in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Measured measurement resolution in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Accuracy measure volume in cc 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min
Volume range in cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc
Volume measurement resolution in cc 0,1 cc 0,1 cc 0,1 cc 0,1 cc 0,1 cc 0,1 cc 0,1 cc 0,1 cc
Measure unit mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions 270X160X300 mm
Weight 8 kg
Display size 800x280 pixel
Operating temperature range 5-40 °C
RS232 ports 2
RS485 ports 1
“master” usb port 1
“slave” usb port 1
Ethernet port Optional
I/O signals Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliary I/O signals (optional) 8 output programmable, 4 input programmable, 4BCD
Number of programs 300
 Test archive memory Advanced
Password block Yes
Program name Yes, 16 characters
Note The resolution to be considered for accuracy is always 1 Pa.

Reference Normatives: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • The resolution for uncertainty calculation is 1 Pa up to 10 bar.
  • The flow measurement of the flow meters is of mass type and referred to the reference condition of 0°C - 1013,25mbar.
  • Flow measurement of leak test equipment is volumetric.
  • Accuracy data are referred to and guaranteed under laboratory calibration conditions.
  • The accuracy of the flow measurement is referred up to 2 bar, for higher pressures variations are possible depending on the characteristics of the model.
  • For measurement scales greater than the limits indicated, the accuracy will be specified in the offer phase.
  • Electroválvula de descarga externa con filtro
  • Pulsador externo de start
  • Botonera externa start/abort
  • Botonera externa selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongador señales AUX
  • Venturi
  • Filtro aire
  • Racor Stäubli® macho
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • PC Software T-Series Manager
  • Protocolo serial
  • Grupo separación válvulas tipo «cilindros» con filtros
  • Cable serie propietario PC – Serie T
  • Sonda externa temperatura
  • PC Software Data Manager
  • Racor Stäubli® hembra
  • Impresora térmica con despegador
  • Impresora térmica sin despegador
  • Cable adaptador AUX Serie T – Serie ET
  • Pulsador Start/Abort/Bueno/Descarte
  • Filtro aire 5 micrones
  • Neumática con micro electroválvulas rápidas
  • Racor frontal para fuga calibrada Stäubli®©
  • Regulador de presión de precisión frontal – (ESTÁNDAR)
  • Módulo neumático de medida remota
  • Regulador Electrónico de presión
  • Circuito de autozero presión primaria – (ESTÁNDAR)
  • Pre-Llenado
  • Lectura presión primaria en espera
  • Salida secundaria de Descarte (tercer resultado)
  • Medida barométrica
  • Salida Analógica Pérdida
  • Tarjeta expansión I/O 24 Vdc
  • Entrada de Start a lógica bi-manual
  • Interfaz Ethernet/TCP-IP
  • Puerto USB Activo – (ESTÁNDAR)
  • Conexión WI-FI
  • Kit mando radio remoto selección programas/start
  • Medida de alta resolución (1M ptos AD) – (ESTÁNDAR)
  • Capacímetro para medida volumen pieza
  • Doble rama de presiones pre-reguladas automático
  • Interfaz Profinet
  • Interfaz EtherNet/IP
  • Interfaz EtherCAT

Fichas de producto

Datasheet T8060 ForTest – ENGLISH – REV.1 – PDF

Datasheet T8060 ForTest – GERMAN – REV.1 – PDF

Datasheet T8060 ForTest – SPANISH – REV.1 – PDF

3D Model

T8000 3D Model – STEP

T8000 3D Model – PDF

Protocolos de comunicación serie

Protocollo di comunicazione ForTest – PDF

Protocollo di comunicazione Modbus RTU – PDF

Documentazione Profinet (*)

Data mapping Profinet ForTest – Revision-D – PDF

GSDML File ForTest – Revision-D – ZIP

Data mapping Profinet ForTest – Revision-H – PDF

GSDML File ForTest – Revision-H – ZIP

Documentazione EtherNet/IP(*)

Data mapping EtherNet/IP ForTest – Revision-H – PDF

ESD File ForTest – Revision-H – EDS

Documentazione EtherCAT(*)

Data mapping EtherCAT ForTest – Revision-H – PDF

XML File ForTest – Revision-H – XML

Software

USB Drivers for Windows OS – Windows x86/x64 – ZIP

(*) Las interfaces basadas en Ethernet con protocolos de comunicación industriales estandarizados son opcionales y no están incluidas por defecto en el equipo. Además, en función de la disponibilidad de los módulos embedded que soportan dichos protocolos, es necesario hacer referencia al modelo específico y a la revisión hardware instalada, ya que los módulos se integran según la disponibilidad al momento del pedido.
