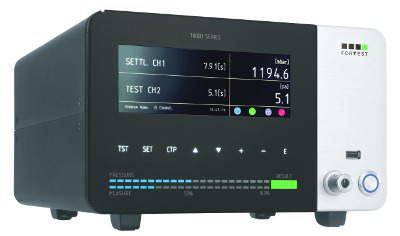

T8890

Instrumento de ensayo de estanqueidad universal con caída absoluta bi-canal


Aplicaciones:

  Aerioespacial   Mecánico
  Automoción   Medical
  Electrodomésticos   Oleodinámico
  Electrónica   Empaquetado
  Fundición   Gas
  Neumática   Calefacción
  Válvulas   Hidráulica
  Pinzas de freno   Energía Alternativa
  Refrigeración   Cilindros


Instrumento doble canal.
T8890 es el nuevo instrumento bi-canal de ForTest, contenido en la misma caja del mono-canal T8990, que lo convierte en el más compacto de la categoría.
Está disponible con 3 tipos de regulación de la presión: regulador individual manual, doble regulador manual e individual regulador electrónico automático.
Ideal para probar pares de faros o piezas de doble cámara, puede reducir a la mitad los tiempos de ensayo, manteniendo la misma flexibilidad y fiabilidad del T8990.
La programación de los parámetros es mucho más rápida gracias al nuevo teclado numérico integrado en los menús, y la gran pantalla hace aún más clara la visión del ciclo de ensayo.
En la pantalla principal se puede además interactuar con funciones rápidas como cambio de programa de ensayo, menú archivo ensayos “smart”, bloqueo/desbloqueo con contraseña.



Pantalla 6,2” a colores desdoblada Pantalla táctil “full área” Teclado de programación amplia

Conexiones sin límites.
La dotación del nuevo T8890 comprende puertos usb slave, RS232, RS485, Can bus y TTY. Como opción se pueden montar un puerto ethernet y un conector 26 polos con 4 entradas y 8 salidas completamente programables, para la conexión a la interfaz de válvulas externas, barreras de seguridad, interruptores, etc…
En el panel frontal se ha montado un puerto usb master para la conexión de una memoria usb, para permitir la memorización de los ensayos realizados, el backup/restore de los parámetros y la actualización del firmware del instrumento.
La conexión con impresoras térmicas, lectores bar-code / data-matrix y marcadoras se realiza de manera automática mediante menú interno.



Usb key Salidas de alta potencia RS232, RS485, Can, TTY Ethernet y conector auxiliar

Medida cada vez mejor.
El ciclo de ensayo se ha ulteriormente acelerado gracias a la integración de procesador y coprocesador, manteniendo la fiabilidad que distingue desde siempre a ForTest.
Podemos decir con certeza que T8890 dispone de la sección de medida más avanzada del mundo, gracias a la tecnología de centrado en ventanas y a la doble jaula de Faraday optoaislada, que reducen los tiempos de asentamiento inferiores a 18 ms.
Esto se traduce en una resolución de medida real de 0,1 Pa a 1 bar (0,5 Pa a 6 bar) estable y sin ruido.


Procesador y coprocesador integrados Tecnología de centrado en ventanas Resolución a partir de 0,1 Pa

Sección neumática optimizada.
El montaje de electroválvulas de nueva generación han permitido el aumento del 30% de la velocidad de llenado respecto al modelo anterior, manteniendo inalterada la fiabilidad en el tiempo. Nuestros instrumentos no necesitan costosos mantenimientos en la sección neumática, al contrario, nuestro objetivo es que sean cada vez más fiables y duraderos.


Velocidad de llenado +30% Gran resistencia a la humedad Ningún mantenimiento periódico

Diseño innovador.
Lo que parece sólo un funcionamiento de diseño, en realidad esconde un profundo estudio para simplificar al máximo el uso y la comprensión del instrumento.
El panel frontal está realizado en una plancha única de vidrio temperado y aluminio, que lo hacen extremadamente fácil de limpiar, es por lo tanto T8890 adecuado tanto para el uso en laboratorio como en línea de producción.
Los menús internos amplios son de fácil comprensión, y la interfaz gráfica está estudiada para mostrar sólo las informaciones importantes.
Todo está exactamente donde debería estar.



Interfaz user-friendly Fácil limpieza Uso en sectores a 360°



Modelo 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-50bar
Precisión Dp / capacidad 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Alcance de medida Dp / capacidad 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Resolución Dp / capacidad 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
Precisión presión de llenado 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Alcance de medida presión de llenado 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Resolución presión de llenado 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
Precisión medida pérdida en cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Alcance de medida pérdida en cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Resolución medida pérdida en cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Precisión medida volumen en cc 1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

- -
Alcance de medida volumen en cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
Resolución medida volumen en cc 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min - -
Unidad de medida mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensiones 270X160X300 mm
Peso 8 kg
Dimensiones pantalla 800x280 pixel
Alcance temperatura de funcionamiento 5-40 °C
Puertas RS232 2
Puertas RS485 1
Puerto usb “master” 1
Puerto usb “slave” 1
Puerto ethernet Optional
Señales I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Señales I/O auxiliares (opcional) 8 output programmable, 4 input programmable, 4BCD
Número programas 300
Memoria archivo pruebas Advanced
Bloqueo con contraseña Yes
Nombre programa Yes, 16 characters
Patrones de referencia EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Electroválvula de descarga externa con filtro
  • Pulsador externo de start
  • Pulsador externo start/abort
  • Pulsador externo selección 4 programas
  • Pedal de start
  • Lector de código de barras
  • Etiqueta adhesiva para impresora 4500pz
  • Cable prolongación señal AUX
  • Venturímetro
  • Filtro aire
  • Racor staubly macho
  • Grifo micrométrico de precisión
  • Grifo micrométrico
  • Software M Serie manager

  • Válvula de descarga interna
  • Kit de sniffer de hidrógeno H2
  • Regalador de presión de precisión frontal
  • Regalador Electrónico de presión
  • Tarjeta de expansión I/O 24 Vdc
  • Ingreso de Start a lógica bi-manual
  • Entrada Ethernet/TCP-IP
  • Puerta USB Activa
  • Conexión WI-FI
  • Kit comando radio remoto selección programa/start
  • Mesura de alta resolución (1M pti AD) - (STANDARD)
